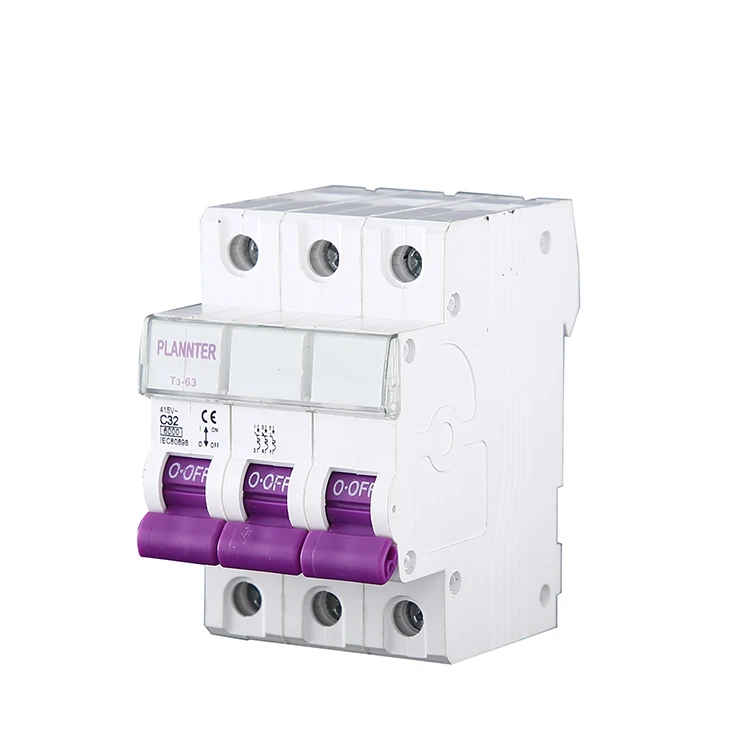

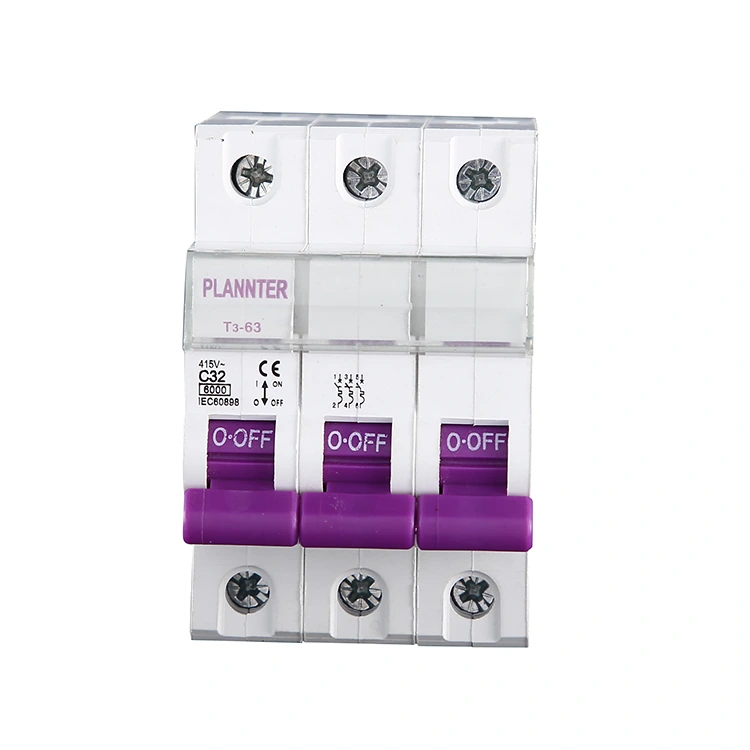

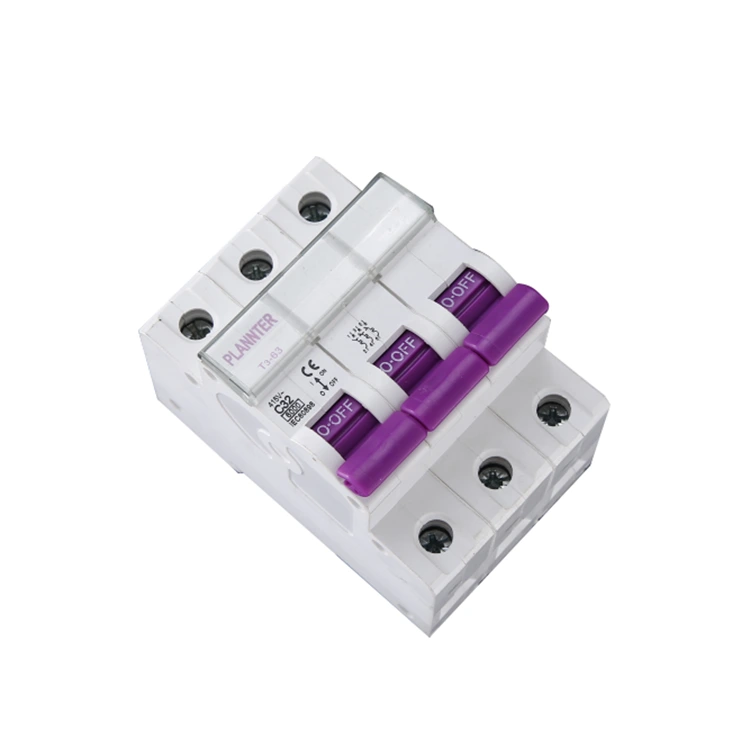

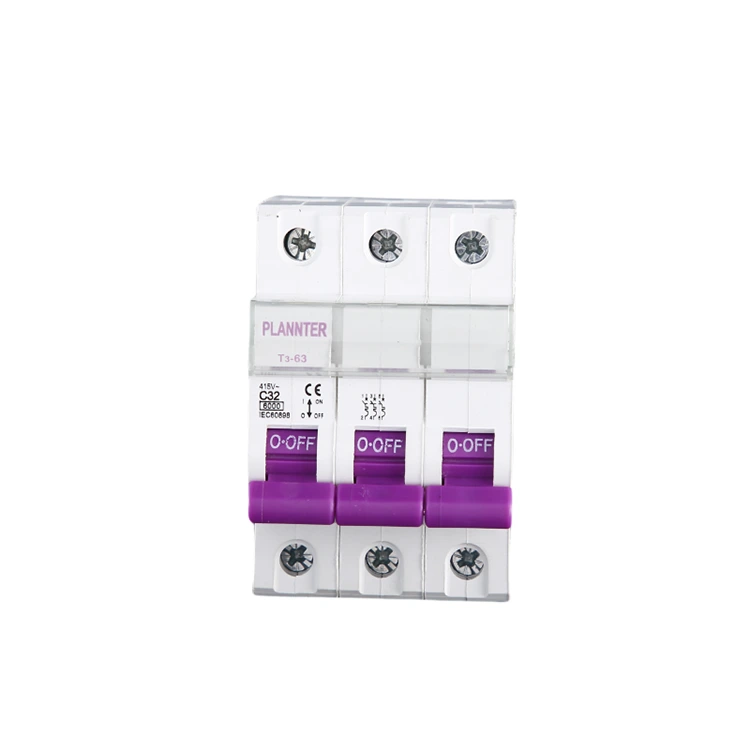

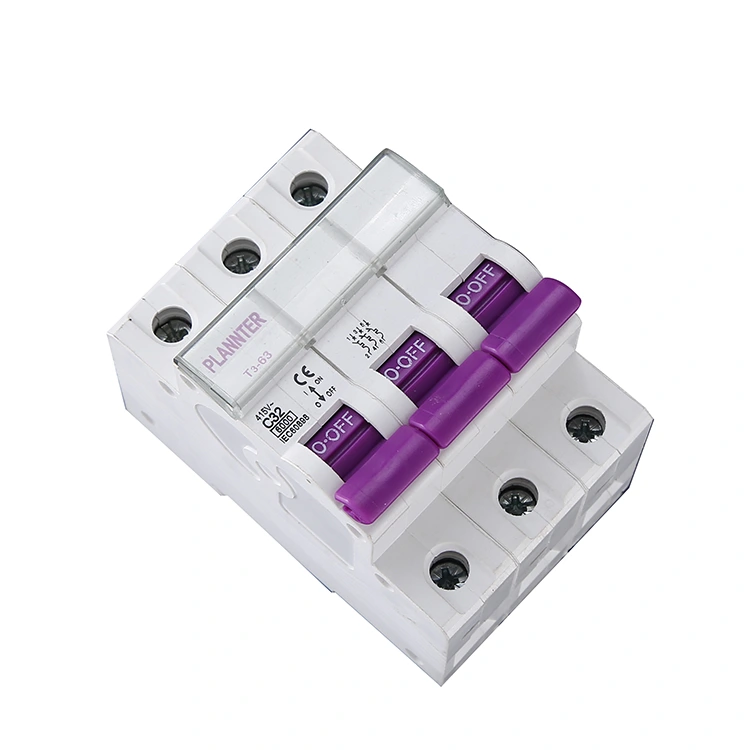

Întrerupător AC cu 3 poli

Întrerupătorul AC cu 3 poli aparține categoriei de aparate electrice de joasă tensiune, utilizate pe scară largă în domenii industriale, comerciale și civile, proiectate pentru circuite trifazate, pot fi în anomalii curente, cum ar fi suprasarcină, condiții de scurtcircuit întrerup automat circuitul, pentru a proteja echipamentele și siguranța personalului. Alegeți PUGAO (Plannter Electric) ca producător și obțineți un preț direct din fabrică.

Caracteristicile produsului

1. Control sincron trifazat

Acest întrerupător AC cu 3 poli este capabil să conecteze sau să deconecteze simultan liniile electrice trifazate L1, L2 și L3. În cazul în care apare o defecțiune într-o singură fază, dispozitivul va declanșa o întrerupere simultană a alimentării în toate cele trei faze, prevenind astfel deteriorarea echipamentului cauzată de funcționarea în condiții de pierdere de fază.

2. Protectie la suprasarcina si scurtcircuit

Protecție la suprasarcină: utilizează declanșarea termică pentru a aborda condițiile de curent excesiv susținut.

Protecție la scurtcircuit: Utilizează declanșarea magnetică pentru a întrerupe instantaneu defecțiunile de curent ridicat.

Selectând acest produs avansat, asigurați o protecție completă de siguranță pentru circuitele dumneavoastră electrice.

3. Siguranța în exploatare a echipamentelor îmbunătățite

Acest produs atenuează riscurile asociate cu dezechilibrele de tensiune trifazate, protejând echipamentele critice, cum ar fi motoarele și compresoarele, și reducând efectiv costurile asociate cu deteriorarea echipamentelor și timpii de nefuncționare.

4. Proiectare și instalare modulară

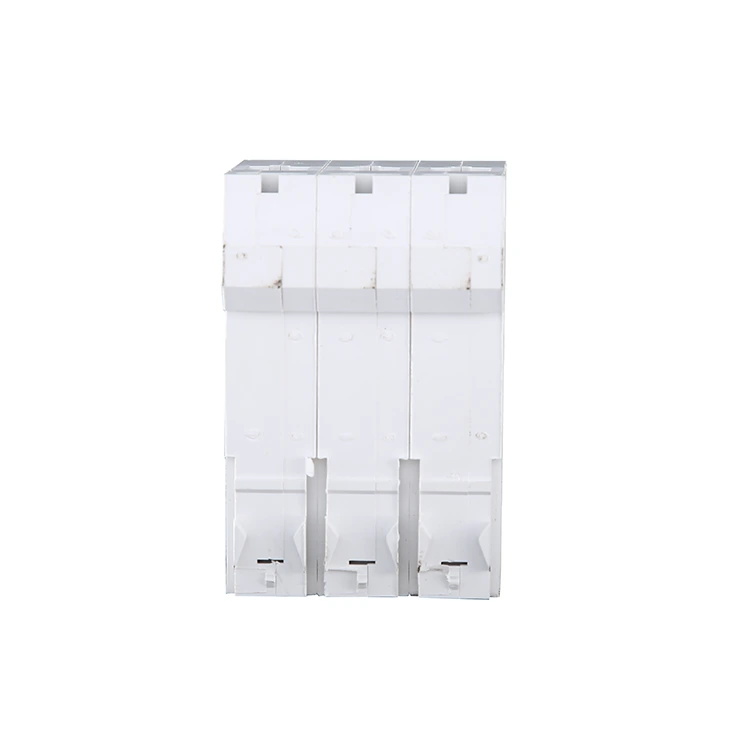

Produsele PUGAO au un design de montare pe șină DIN, permițând integrarea perfectă în dulapuri de distribuție a energiei sau panouri de control. Acest lucru facilitează instalarea eficientă a loturilor și întreținerea în cadrul proiectelor de inginerie.

Parametri și specificații cheie

Atunci când achiziționați sau selectați un produs, puteți verifica următorii parametri pentru întrerupătorul de circuit cu 3 poli AC pe baza cerințelor specifice ale proiectului dumneavoastră sau să ne contactați pentru a dezvolta o soluție cuprinzătoare adaptată nevoilor dumneavoastră.

Tensiune nominală (Ue): De obicei, 380 V, 400 V sau 415 V AC (pentru sisteme trifazate).

Curent nominal (in): Evaluările comune includ 16A, 32A și 63A; Modelele cu curent ridicat sunt disponibile până la 100A sau 125A.

Capacitate de rupere (Icn): Cum ar fi 6kA sau 10kA. Având în vedere nivelurile mai mari de energie asociate cu puterea trifazată, se recomandă prioritizarea specificației de 10 kA pentru a îmbunătăți redundanța de siguranță.

Curba de declanșare:

Tip C: Potrivit pentru clădiri de birouri, sisteme de iluminat sau distribuție generală de energie comercială.

Tip D: Proiectat special pentru aplicații de pornire a motorului, capabil să reziste la curenți instantanei de pornire de 10 până la 14 ori curentul nominal.

Precauții pentru utilizare

1. Sistemele electrice sunt foarte complexe. Din motive de siguranță, operarea și instalarea întrerupătoarelor de circuit CA cu 3 poli trebuie efectuate de către tehnicieni calificați. De exemplu, în timpul funcționării, deconectați mai întâi sursa de alimentare pe partea de sarcină, apoi deconectați părțile secundare și terțiare.

2. Respectați cu strictețe procedurile de operare în timpul funcționării. Dacă apare orice situație care afectează funcționarea normală a sistemului electric, luați imediat măsuri de urgență.

3. După instalarea cu succes, întrerupătorul va funcționa normal. În timpul funcționării, monitorizați cu promptitudine datele curente și efectuați inspecții și întreținere periodice.

Când este necesar un întrerupător AC cu 3 poli?

În calitate de producător și furnizor profesionist, PUGAO oferă, de asemenea, întreruptoare cu 1 poli (1P) și 2 poli (2P); totuși, în ceea ce privește selecția produsului, trebuie utilizat un întrerupător de circuit cu 3 poli (3P) atunci când aveți de-a face cu echipamente electrice trifazate sau linii electrice trifazate. Mai jos sunt recomandările noastre pentru scenarii specifice:

1. Echipament motor trifazat

Exemplele includ motoare industriale, pompe de apă, compresoare de aer etc.

Motiv:

Motoarele trifazate necesită alimentare simultană în toate cele trei faze. Dacă doar o singură fază este întreruptă în timp ce celelalte rămân active, motorul va funcționa în condiții de „pierdere de fază”; acest lucru duce inevitabil la arderea motorului, ceea ce duce la pierderi financiare semnificative.

2. Sisteme de alimentare trifazate

Exemplele includ sistemele de distribuție a energiei din fabrică, cablarea comercială trifazată, dulapuri de distribuție trifazate etc.

Motiv:

Rațiunea aici o oglindește pe cea a categoriei de echipamente menționate mai sus: liniile trifazate trebuie pornite și oprite sincron. În cazul în care apare o anomalie într-o singură fază, întregul circuit trebuie deconectat pentru a asigura o protecție completă și sincronizată trifazată.

3. Echipamente industriale sau comerciale de mare putere

Exemplele includ sistemele centrale de aer condiționat, echipamentele industriale de încălzire, mașinile de producție automatizate etc.

Motiv:

Un astfel de echipament consumă de obicei putere mare și se bazează pe o alimentare trifazată; în consecință, necesită un curent trifazat stabil și echilibrat pentru a funcționa corect.

4. Alte scenarii care necesită protecție împotriva daunelor cauzate de pierderea de fază

În proiectele care implică astfel de echipamente, utilizarea întrerupătoarelor 1P sau 2P — mai degrabă decât o unitate 3P — creează un risc: dacă o fază este întreruptă în timp ce celelalte rămân sub tensiune, echipamentul va continua să funcționeze, deși într-o stare compromisă și anormală.

Vă rugăm să contactați PUGAO pentru proiectarea soluției specifice și servicii de asistență tehnică.

FAQ

Î: Oferă PUGAO servicii de personalizare?

R: Da, oferim servicii personalizate. În calitate de producător chinez de întrerupător AC cu 3 poli cu 14 ani de experiență profesională în fabrică, puteți personaliza parametrii precum curentul nominal, capacitatea de întrerupere și metoda de instalare în funcție de nevoile specifice.

Î: Ce parametri tehnici trebuie să văd?

A: 1. Curent nominal - trebuie să se potrivească cu curentul de lucru real al sarcinii;

2. Tensiunea nominală de lucru - trebuie să fie aceeași cu nivelul de tensiune al sistemului;

3. Capacitatea de rupere la scurtcircuit - Trebuie să fie mai mare decât curentul de scurtcircuit așteptat la punctul de instalare.
