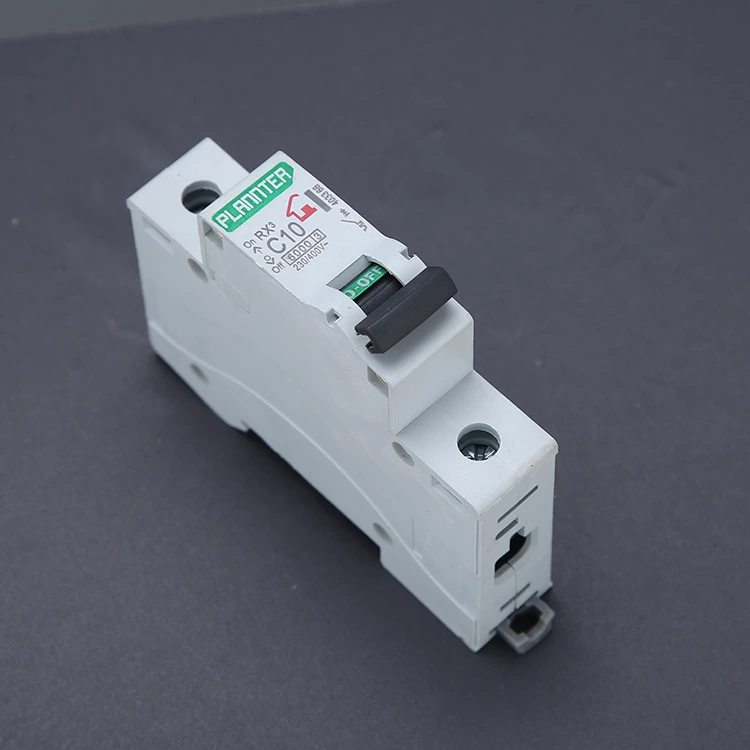

Întrerupător cu comutator de aer

PUGAO (Plannter Electric) este un producător și furnizor profesionist din China. Volumul întrerupătorului nostru cu comutator de aer (MCB) este doar 1/3 din produsele tradiționale (lățime standard 1P 18 mm), acceptă montarea pe șină, timpul de înlocuire poate fi controlat în 2 minute, iar carcasa transparentă este convenabilă pentru depanare. Performanță de siguranță, cu eliberare termică la suprasarcină și eliberare magnetică de scurtcircuit cu protecție dublă, tehnologia de stingere a arcului poate rezista la o tensiune de recuperare de 400 V, timp de stingere a arcului <0,1 secunde.

Adaptabilitate largă, întrerupătorul de circuit cu comutator de aer este potrivit pentru mediul de la -5°C până la 40°C. Avantajele economice sunt demonstrate de o durată de viață de 10.000 de operațiuni la un cost cu 40% mai mic decât sistemele cu siguranțe. Aplicațiile includ protecția circuitelor casnice și industriale, unde selecția trebuie să se concentreze pe curentul nominal (6A-125A), capacitatea de întrerupere (6kA pentru uz casnic, ≥10kA pentru industrial.

Ce este un întrerupător de circuit Air-Switch?

Un întrerupător cu comutator de aer este un dispozitiv de protecție a circuitului care utilizează aer ca mediu de stingere a arcului. Este conceput pentru a întrerupe automat alimentarea cu energie în caz de suprasarcină sau scurtcircuit, protejând astfel siguranța atât a cablajului, cât și a echipamentului.

Când întrerupătorul întrerupe un flux de curent ridicat, între contacte se formează un arc electric intens, de temperatură ridicată. Dacă acest arc nu este stins prompt, poate arde comutatorul sau chiar poate declanșa un incendiu.

Comutatorul de aer dispune de o cameră internă special concepută pentru stingerea arcului. Când se generează un arc, acesta este condus în această cameră, unde este segmentat în numeroase arce mai mici și răcit rapid de aerul din jur, rezultând stingerea arcului.

Aplicație

1. Protecția aparatelor de uz casnic: întrerupătoarele miniaturale sunt utilizate pe scară largă în aparatele de aer condiționat, mașinile de spălat și alte aparate electrocasnice pentru a oferi siguranță pentru electricitatea casnică. Protejați echipamentul și siguranța personală.

2. Aplicatii industriale: Întreruptoarele Air-Switch sunt foarte importante în automatizarea industrială, sistemele de alimentare și echipamentele de comunicații, protecția la suprasarcină și scurtcircuit, ceea ce poate asigura o funcționare stabilă chiar și în sistemele electrice complexe.

Avantaj

Performanță bună de siguranță: PUGAO are propria echipă tehnică și adoptă o tehnologie avansată de control electronic, care are funcție de protecție super sigură și poate întrerupe automat sursa de alimentare atunci când electricitatea este anormală, prevenind astfel eficient incendiul și alte accidente.

Instalare și întreținere ușoară: compact și convenabil, indiferent dacă instalați echipamente noi sau reparați circuite, este ușor și rapid pentru întreținerea și înlocuirea zilnică.

Aplicabilitate puternică: Întreruptoarele cu comutator de aer pot fi personalizate în funcție de nevoile diferitelor sisteme electrice, inclusiv parametrii de specificație, mărci etc.

Recomandări de utilizare

1. Selectați curentul nominal corect

Curentul nominal al întreruptorului de aer trebuie să fie ≥ 1,2 până la 1,5 ori curentul de sarcină real. Selectarea unui rating care este prea scăzut poate duce la declanșări frecvente, în timp ce selectarea unuia care este prea mare compromite sensibilitatea protecției. Vă rugăm să furnizați detaliile specifice ale proiectului dumneavoastră, iar PUGAO vă va evalua cerințele și vă va recomanda o soluție adecvată.

2. Selectați curba de declanșare corespunzătoare în funcție de sarcină

Tip B: Iluminare și sarcini rezistive

Tip C: Echipamente de uz general, prize de curent și motoare mici

Tip D: Echipamente cu curenți mari de pornire și motoare mari

Dacă nu sunteți sigur, acordați prioritate alegerii C-Curve, deoarece oferă cea mai mare versatilitate.

3. Instalare corectă

La instalarea ACB, acesta trebuie montat pe o șină DIN standard. Bornele cablajului trebuie să fie bine strânse pentru a preveni slăbirea și supraîncălzirea ulterioară. Utilizați fire care respectă cerințele de calibre specificate (de exemplu, pentru o valoare nominală de 32 A, se recomandă o secțiune transversală a firului de ≥ 4 mm²).

Mediu de instalare recomandat: Instalați într-o cutie de distribuție uscată și bine ventilată. Evitați expunerea la temperaturi ridicate, umiditate sau medii corozive; dacă este necesar, instalați o carcasă de protecție suplimentară.

4. Evitați funcționarea prelungită la încărcare completă

Se recomandă menținerea curentului real de funcționare între 70%–80% din valoarea nominală. Funcționarea prelungită la sarcină maximă poate duce la creșterea excesivă a temperaturii și la o durată de viață scurtă.

Defecțiuni comune și depanare

Defecțiunile întreruptoarelor cu comutator de aer provin de obicei din suprasarcină, cablare defectuoasă sau selecție necorespunzătoare a produsului. Asigurând selecția corectă a produsului, instalarea corectă și inspecțiile regulate, peste 90% dintre problemele potențiale pot fi evitate în mod eficient.

Odată cu livrarea produsului, vă oferim recomandări cuprinzătoare privind instalarea, utilizarea și întreținerea; următoarea listă de probleme comune servește drept referință utilă.

1. Declanșări frecvente

Simptom: După ce ați pus în funcțiune aparate de mare putere pentru o perioadă de timp, întrerupătorul se declanșează automat, iar comutatorul se simte vizibil cald la atingere.

Cauze:

Sarcină excesivă: curentul total absorbit de aparatele care funcționează în circuit depășește capacitatea de curent nominală a întreruptorului.

Temperatură ambientală ridicată: disiparea slabă a căldurii în cutia de distribuție face ca componentele interne de detectare termică ale întreruptorului să se declanșeze prematur.

Soluţie: Reduceți numărul de aparate de mare putere conectate la același circuit pentru a distribui sarcina.

Dacă sarcina este într-adevăr necesară și specificațiile existente de cablare permit acest lucru, treceți la un întrerupător cu un curent nominal mai mare.

2. Declanșare instantanee

Simptom: Imediat după închiderea întreruptorului sau conectarea unui anumit aparat, întrerupătorul se declanșează instantaneu – adesea însoțit de un bubuit puternic sau de o scânteie vizibilă.

Cauze:

Scurtcircuit la linie: Cablul sub tensiune a intrat în contact direct cu firul neutru.

Aparat deteriorat: a avut loc o defecțiune electrică internă sau un scurtcircuit în cadrul unuia dintre aparatele conectate.

Soluţie: Nu încercați să forțați întrerupătorul în mod repetat. Deconectați toate aparatele conectate la acel circuit specific, apoi încercați să închideți din nou întrerupătorul.

Dacă întrerupătorul nu se mai declanșează, indică faptul că unul dintre aparate este defect; dacă continuă să se împiedice, sugerează că cablurile încorporate în perete sunt deteriorate, necesitând inspecția de către un electrician profesionist.

3. Pârghia de comutare eșuează la resetare

Simptom: După declanșare, maneta de comutare se simte slăbită sau moale; când este împins în poziția „ON”, acesta revine imediat în poziția „OFF”.

Cauze:

Defecțiunea neeliminată: un scurtcircuit sau o suprasarcină severă încă există în linie; mecanismul de „declanșare liberă” al întrerupătorului este antrenant pentru a oferi protecție.

Deteriorarea mecanismului intern: În urma unui scurtcircuit extrem, contactele interne s-ar putea să se fi sudat între ele sau ar putea fi suferit deteriorări prin oboseală.

Soluţie: În primul rând, verificați dacă butonul de resetare de pe dispozitivul de curent rezidual (RCD) nu a ieșit.

Dacă nu puteți închide întrerupătorul chiar și după ce ați exclus defecțiunile externe, aceasta indică faptul că întrerupătorul în sine este deteriorat și trebuie înlocuit.

4. Supraîncălzirea terminalului sau decolorarea carcasei

Simptom: Este detectat un miros de ars sau carcasa de plastic din jurul bornelor de cablare a întreruptorului apare îngălbenită sau înnegrită.

Cauze:

Conexiuni slăbite: Acesta constituie cel mai periculos pericol. Nestrângerea corectă a șuruburilor crește rezistența la contact, generând căldură extremă.

Ecartamentul firelor nepotrivit: Utilizarea de fire prea subțiri are ca rezultat transferul de căldură direct la întrerupătorul de circuit.

Soluţie: Opriți imediat sursa de alimentare! Tăiați capetele arse ale firelor, decupați din nou izolația și strângeți bine șuruburile. Dacă carcasa întreruptorului s-a deformat din cauza căldurii, întreaga unitate trebuie înlocuită.

5. Bâzâit distinct în timpul funcționării

Simptom: În timpul funcționării, întrerupătorul emite un bâzâit electromagnetic slab, dar continuu (caracteristic curenților de curent alternativ).

Cauze:

Vibrația mecanismului electromagnetic: armătura electromagnetică internă este neuniformă sau obiecte străine au intrat în mecanism.

Sarcină de curent mare: Când funcționează aproape de capacitatea maximă, forțele câmpului magnetic fac ca componentele interne să rezoneze ușor.

Soluție: un bâzâit foarte slab este de obicei normal. Cu toate acestea, dacă sunetul este puternic sau intens – mai ales dacă este însoțit de supraîncălzire – indică faptul că componentele interne îmbătrânesc; se recomandă înlocuirea unității.
