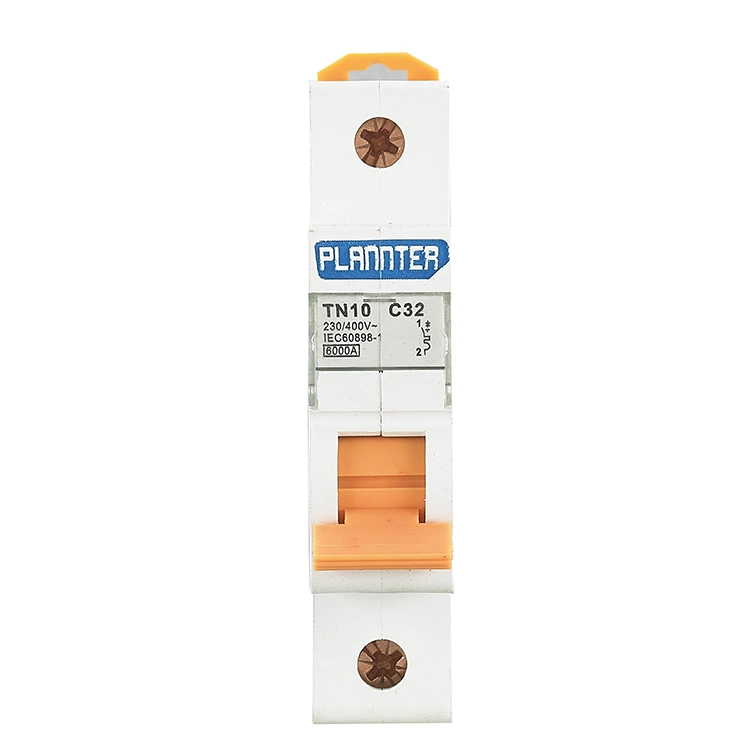

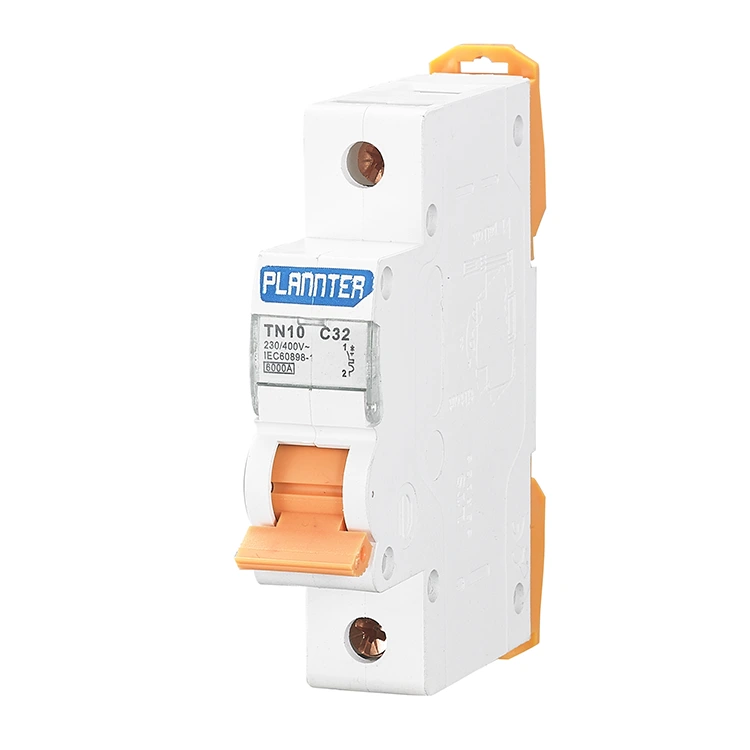

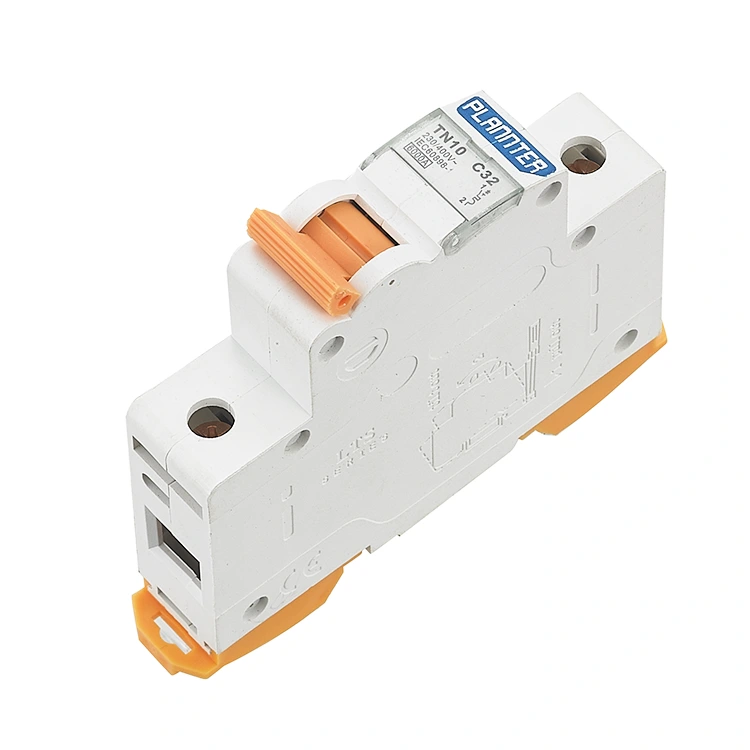

Întreruptoare pentru protecția la scurtcircuit

Întreruptoarele pentru protecția la scurtcircuit sunt un aparat de distribuție a energiei de joasă tensiune. Este echipat cu un dispozitiv de stingere a arcului care protejează eficient circuitul. În mediile casnice și industriale, întreruptoarele de circuit joacă un rol similar cu combinația de componente electrice, cum ar fi întrerupătoarele cu cuțit, siguranțele și releele termice pentru a asigura funcționarea în siguranță a circuitelor.

Principiul de lucru

Pe plan intern, întrerupătorul de circuit dispune de două mecanisme de protecție primare: o bandă bimetală concepută pentru a aborda suprasarcinile treptate și o bobină electromagnetică dedicată gestionării scurtcircuitelor. Pentru a asigura deconectarea automată a circuitului în câteva milisecunde, dispozitivul execută următoarea secvență operațională atunci când este declanșat:

Sentire instantanee: Când are loc un scurtcircuit, o creștere masivă a curentului trece prin bobina situată în interiorul întreruptorului.

Generarea forței magnetice: În conformitate cu principiile inducției electromagnetice, acest curent excepțional de mare generează instantaneu un câmp magnetic extrem de puternic.

Impact mecanic: Forța generată de acest câmp magnetic acționează ca un ciocan greu, oferind un impact instantaneu asupra mecanismului de declanșare.

Deconectare rapidă: Contactele electrice sunt deschise forțat în milisecunde, întrerupând brusc fluxul de curent și împiedicând astfel topirea cablurilor din cauza căldurii extreme sau a iprinde foc.

Tipuri de poli întreruptoare

1. Întrerupătoare unipolare: Întreruptoarele pentru protecții la scurtcircuit au un singur contact de comutare și sunt utilizate în principal pentru circuite monofazate, cum ar fi circuitele de iluminat sau prizele din casă.

2. Întrerupătoare bipolare: întreruptoarele bipolare au două contacte de comutare pentru a controla firele de fază și neutru. Întreruptoarele bipolare sunt de obicei utilizate în scenariile în care atât firele de fază, cât și cele neutre trebuie controlate în același timp, cum ar fi comenzile motorului sau sistemele de alimentare cu două faze.

3. Întreruptoare cu 3 poli: Întreruptoarele cu 3 poli au trei contacte de comutare care controlează trei fire de fază separate, cum ar fi echipamente comerciale și industriale, care necesită controlul simultan a trei linii electrice separate pentru a asigura distribuția sigură și echilibrată a sarcinii.

Avantaje

1. Acest întrerupătoare pentru protecții la scurtcircuit adoptă metoda standard de montare pe șină DIN de 35 mm și adoptă un mecanism de eliberare dublă magnetic-termic de înaltă precizie pentru a face față curentului instantaneu de pornire;

2. Proiectare îmbunătățită a sistemului de izolație pentru a preveni îmbătrânirea izolației cauzată de stresul termic pe termen lung;

3. Tensiune nominală de izolație până la AC400V, cu protecție la supratensiune, potrivită pentru generarea de energie fotovoltaică și rețea complexă de distribuție a energiei;

4. Opțiuni de curent nominal de la 6A la 63A, design compact și modular, pentru a satisface iluminatul rezidențial, prize, motoare, sisteme fotovoltaice și alte scenarii diferite de cerere de sarcină.

5. Produsul acceptă serviciul OEM/ODM, care satisface cererea de distribuție în străinătate și personalizarea mărcii. Fabrica PUGAO (Plannter Electric) a trecut certificarea internațională a sistemului de calitate ISO9001.

Scenarii de aplicare

Întreruptoarele PUGAO pentru protecția la scurtcircuit sunt utilizate în sistemele de alimentare rezidențiale, comerciale și industriale, oferind protecție fiabilă pentru o mare varietate de setări.

1. Sisteme de distribuție a energiei rezidențiale

Folosit în circuite pentru iluminat, prize de curent și aparate electrocasnice; în cazul unui scurtcircuit cauzat de cablarea învechită sau de defecțiuni ale aparatului, acestea întrerup rapid alimentarea cu energie pentru a preveni arderea firelor sau izbucnirea unui incendiu.

2. Sisteme de alimentare pentru clădiri comerciale

Întreruptoarele noastre sunt potrivite pentru sistemele de distribuție a energiei în locuri comerciale, cum ar fi centre comerciale, clădiri de birouri și hoteluri. Aplicate atât la circuitele principale, cât și la cele de ramură, ele împiedică scurtcircuitele să provoace întreruperi de curent sau deteriorarea echipamentelor.

3. Echipamente industriale și linii de producție

Implementat pe diverse tipuri de mașini industriale, motoare electrice și linii de producție automate; ele reduc rapid puterea în cazul defectării echipamentelor sau a anomaliilor de cablare, prevenind astfel deteriorarea echipamentului și întreruperile producției, reducând în același timp costurile de întreținere și riscurile de întrerupere.

4. Dulapuri de distribuție a energiei și sisteme de control

Poate fi instalat în dulapuri de distribuție a energiei și panouri de control pentru a servi ca componente de protecție de bază, oferind protecție centralizată la scurtcircuit pentru mai multe circuite. Acestea sunt utilizate în mod obișnuit în proiecte de inginerie și ansambluri de echipamente electrice integrate.

5. Medii de curent de scurtcircuit ridicat

Pentru circuitele situate în apropierea transformatoarelor sau a surselor de alimentare — sau în alte zone caracterizate prin niveluri ridicate de curent de scurtcircuit — unde sunt necesare întrerupătoare cu capacitate mare de rupere, acest produs este o alegere ideală.

FAQ

Î: Protecția la scurtcircuit și protecția la suprasarcină sunt același lucru?

R: Nu. Deși sunt de obicei integrate în același întrerupător, funcționează pe principii diferite. Protecția la suprasarcină protejează împotriva sarcinilor excesive prelungite, bazându-se pe acumularea de căldură; protecția la scurtcircuit protejează împotriva curenților instantanei de mare amplitudine, bazându-se pe forțele de atracție magnetice.

Î: De ce unele întreruptoare au o valoare nominală de 6kA, în timp ce altele sunt evaluate la 15kA?

R: Aceasta indică capacitatea de rupere. O valoare nominală de 6kA înseamnă că curentul maxim de scurtcircuit pe care îl poate întrerupe în siguranță este de 6.000 de amperi. Dacă curentul real de scurtcircuit depășește această valoare, întrerupătorul poate exploda. Locațiile cu capacități mai mari de transformator necesită întrerupătoare cu capacități de întrerupere mai mari; înainte de selecție, vă rugăm să permiteți PUGAO să vă ofere recomandări profesionale sau o soluție de design personalizată.

Î: Pot curăța întrerupătorul? Cum ar trebui să procedez?

R: Da, dar trebuie să vă asigurați că sursa de alimentare este complet deconectată în prealabil.

Vă rugăm să folosiți o cârpă uscată pentru a șterge praful din carcasă, având grijă să împiedicați particulele de praf să intre în camera de stingere a arcului.

Strict interzis: Nu utilizați solvenți chimici sau apă pentru a curăța carcasa din plastic, deoarece acest lucru poate compromite performanța materialelor ignifuge sau poate provoca scurtcircuite interne.
