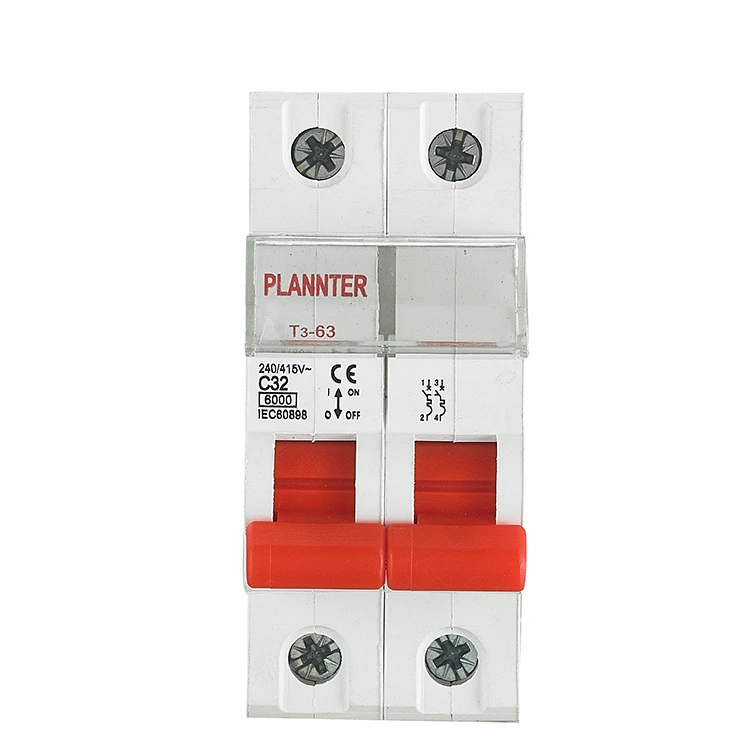

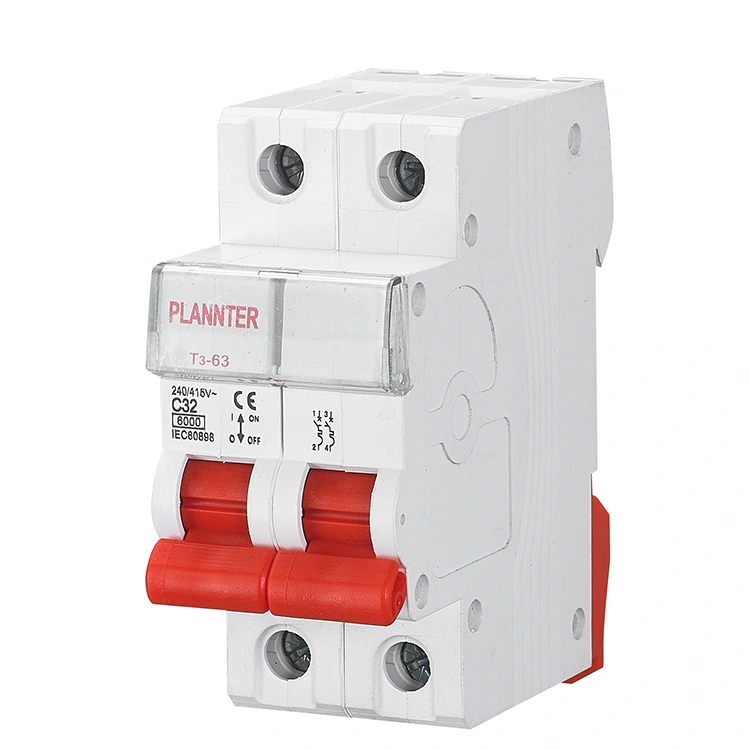

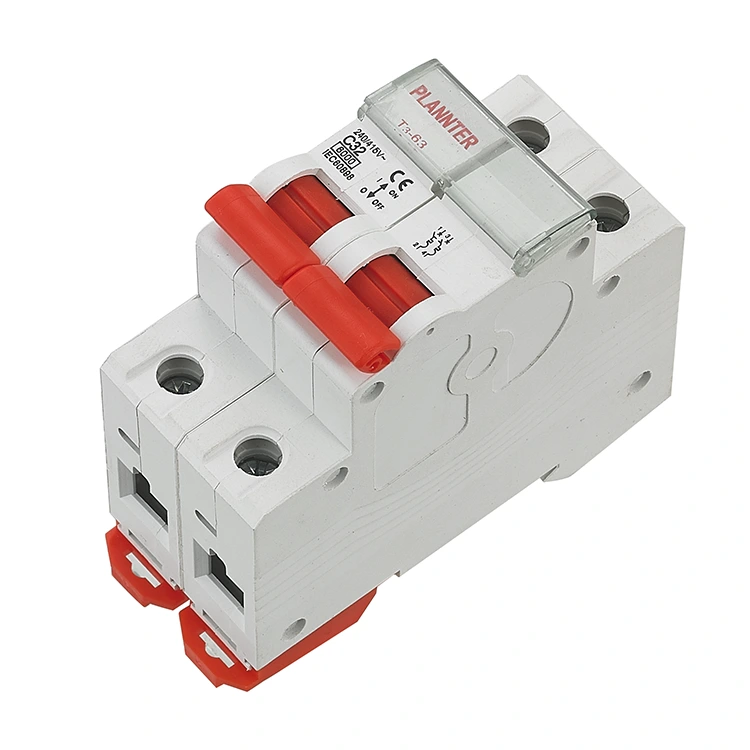

Întrerupător miniatural MCB din cupru

Disjunctorul miniatural Copper MCB este un întrerupător miniatural DC de joasă tensiune (MCB) care protejează circuitele de scurtcircuite și curenți de suprasarcină. Are 2P, 32A curent nominal și curbă de eliberare de tip C. Capacitatea nominală de întrerupere în scurtcircuit este de până la 6kA și are o durată de viață mecanică de până la 10.000 de cicluri. Poate fi montat pe șină DIN. Potrivit pentru circuite DC, cum ar fi controlul și automatizarea industrială, transport, energie regenerabilă etc.

Ce componente ale unui întrerupător miniatural din cupru (MCB) utilizează cupru?

La proiectarea și fabricarea MCB-urilor din cupru, PUGAO utilizează materiale de cupru de înaltă calitate în trei domenii critice:

1. Contacte:

Aceasta este componenta cea mai critică; utilizează oxid de argint-staniu, aliaje de oxid de argint-cadmiu sau materiale compozite de cupru pe bază de argint.

Funcţie: La întreruperea curenților mari, contactele generează un arc electric. Aliajele de cupru/argint posedă rezistență ridicată la căldură și rezistență la ablație, asigurându-se că contactele nu se sudează împreună după evenimente repetate de declanșare.

2. Unitate de declanșare magnetică:

Bobina electromagnetică situată în interiorul MCB – care servește funcția de protecție la scurtcircuit – este înfășurată cu ajutorul unui fir de cupru emailat.

Funcţie: Sârma de cupru are rezistență electrică scăzută și generează căldură minimă; în plus, permite generarea unui câmp magnetic mai precis, asigurând astfel atracția magnetică instantanee și declanșarea în cazul unui scurtcircuit.

3. Terminale și bare colectoare:

Componentele metalice situate la porturile de intrare și ieșire ale produsului sunt construite din cupru roșu (cupru pur) sau alamă. Funcție: Aceasta asigură o rezistență de contact extrem de scăzută odată ce cablul este conectat, prevenind supraîncălzirea și topirea carcasei componentelor - un risc asociat cu fluxul prelungit de curenți mari.

Cupru vs. Fier/Aluminiu: importanță pentru MCB

Funcţie

1. Protecția circuitului, evitând riscurile de siguranță

În timpul funcționării circuitului de curent alternativ, dacă curentul este supraîncărcat din cauza defecțiunii echipamentului, îmbătrânirii liniei, sarcină mare sau scurtcircuit generează un curent ridicat instantaneu, poate duce la arderea echipamentului, incendiul circuitului și alte consecințe grave. Acest întrerupător miniatural de cupru MCB poate monitoriza schimbarea curentă în timp real, iar atunci când curentul se modifică, PUGAO poate monitoriza schimbarea curentă în timp real. când curentul depășește valoarea nominală, mecanismul intern de deconectare va acționa rapid și va întrerupe firul de incendiu și firul zero în același timp, întrerupe complet sursa de alimentare, minimizând riscul de siguranță.

2. Izolați complet sursa de alimentare, îmbunătățiți siguranța în funcționare

În întreținerea circuitelor, înlocuirea echipamentelor sau întreținerea zilnică, este necesar să se asigure că circuitul este complet izolat de sursa de alimentare pentru a evita accidentele cu șocuri electrice. Disjunctorul miniatural PUGAO Copper MCB este proiectat pentru a preveni funcționarea accidentală și este echipat cu un indicator clar de stare pornit-oprit, care permite operatorului să determine în mod intuitiv dacă circuitul este deschis sau nu, sporind astfel și mai mult factorul de siguranță al operației.

3. Adaptabil la sarcini monofazate de mare putere, alimentare stabilă

De exemplu, aparatele de uz casnic de mare putere (aparate de aer condiționat, încălzitoare electrice de apă), sistemele de iluminat comercial, echipamentele industriale monofazate etc. necesită dispozitive de protecție a circuitelor fiabile pentru a asigura o funcționare stabilă. Are o gamă largă de curenți nominali pentru aplicații de la 6A la 63A. Întrerupătorul miniatural din cupru MCB este disponibil într-o gamă largă de valori nominale de curent de la 6A la 63A. Are o gamă largă de valori nominale de curent de la 6A la 63A, care pot fi selectate în mod flexibil în funcție de cererea de sarcină, nu numai pentru a satisface cererea curentă a echipamentelor de mare putere, ci și pentru a întrerupe circuitul la timp atunci când există o anomalie, pentru a asigura funcționarea stabilă a echipamentului și pentru a minimiza întreruperea producției sau a duratei de viață din cauza defecțiunii circuitului.

Cum să identifici un întrerupător de circuit miniatural din cupru (MCB) autentic?

Fiind o marcă susținută de peste un deceniu de experiență în producție, seria MCB din cupru de la PUGAO oferă mai mult decât asigurări verbale cu privire la materiale; oferim îndrumări de specialitate în timpul procesului de selecție a produselor și furnizăm certificate de testare cuprinzătoare alături de produsele noastre. Puteți verifica dacă un MCB îndeplinește specificațiile necesare „în totalitate din cupru” examinând următoarele caracteristici cheie:

Capacitate de rupere: Întreruptoarele capabile să atingă o capacitate de întrerupere de 6kA sau 10kA trebuie să utilizeze componente interne de cupru de înaltă calitate pentru a rezista la energia imensă generată în timpul unui eveniment de scurtcircuit.

Greutatea produsului: Pentru unitățile cu aceleași specificații, întreruptoarele cu componente interne din cupru se vor simți considerabil mai grele la atingere.

Standarde de creștere a temperaturii: Conformitatea cu standardul IEC 60898-1 – care impune limite stricte privind creșterea temperaturii – impune utilizarea exclusivă a componentelor interne din cupru.

FAQ

Î: De ce sunt MCB-urile din cupru mai scumpe decât MCB-urile standard?

R: Prețul cuprului este de trei ori mai mare decât cel al aluminiului și de peste cinci ori mai mult decât cel al fierului. Prima pe care o plătiți acoperă asigurarea că întrerupătorul nu se va declanșa în momentele critice, precum și marja de siguranță suplimentară necesară pentru prevenirea incendiilor.

Î: Toate întreruptoarele PUGAO sunt fabricate din cupru?

A: Da. Pentru întreaga noastră linie de produse, PUGAO utilizează cupru sau aliaje de cupru pentru toate componentele conductoare de bază, asigurând conformitatea deplină cu standardul internațional IEC 60898.

Î: MCB-urile din cupru sunt potrivite pentru uz casnic?

A: Absolut. Deși curenții electrici de uz casnic nu sunt de obicei foarte mari, cablajul este adesea ascuns în pereți; în cazul în care un întrerupător de circuit se supraîncălzi sau un scurtcircuit aprinde un incendiu, consecințele ar putea fi catastrofale. Utilizarea MCB-urilor din cupru reprezintă cel mai înalt nivel de responsabilitate pe care ți-l poți asumă pentru siguranța familiei tale.
