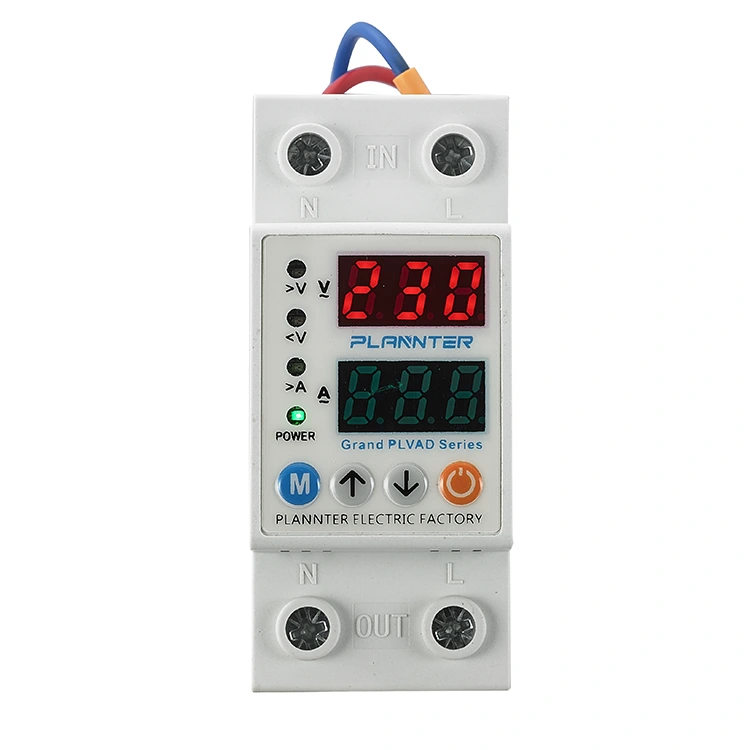

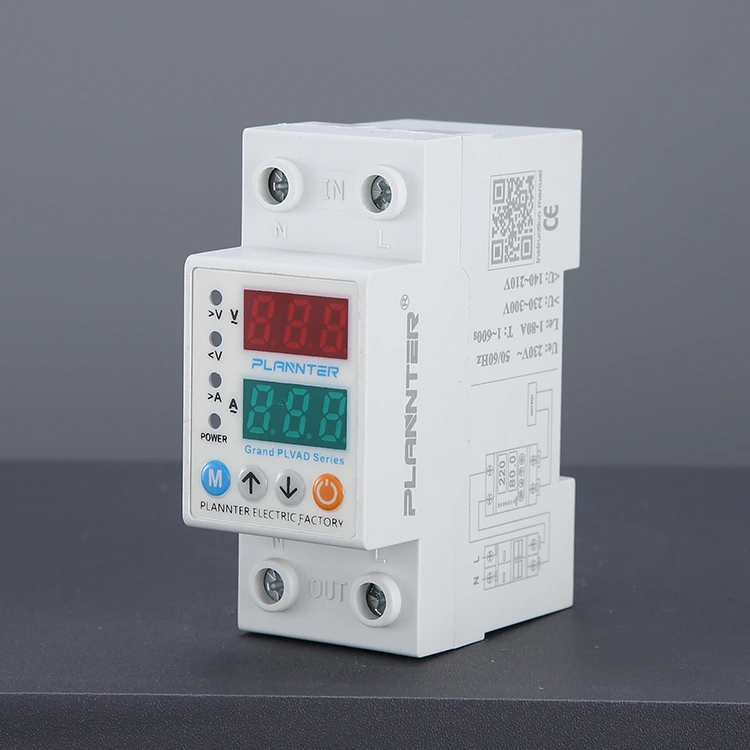

Protector de tensiune pentru afișaj dublu

Tensiunea reglabilă protejează sistemele electrice de supratensiune, subtensiune, supracurent și subcurent pentru diferite sisteme, cum ar fi instalațiile solare, pentru a preveni deteriorarea echipamentului. Oferă un sistem de monitorizare și protecție în timp real pentru aplicații industriale, comerciale și rezidențiale. Acest protector de tensiune cu afișaj dublu PUGAO (Plannter Electric) are ecrane LED duble care oferă o vedere dintr-o privire a tensiunii de intrare și a curentului de sarcină. Economisește spațiu cu montarea pe șină DIN și este ușor de configurat folosind butoanele de configurare/sus/jos/pornit/oprit manual.

Caracteristici

Protecție reglată la tensiune/curent: Putem seta supratensiune personalizabilă, de ex. >230V și supracurent până la praguri de 63A pentru a monitoriza și proteja sistemul electric de daune cauzate de fluctuațiile de putere.

Ecran dublu de afișare în timp real: Acest protector de tensiune cu afișaj dublu are un ecran LED digital care monitorizează atât tensiunea 220V/230V, cât și valorile curentului.

Alarme cu indicatori multiple: LED-urile roșii și verzi indică în mod clar starea puterii, condițiile de supratensiune/supracurent și subtensiune/subcurent, oferind monitorizare în timp real și protecție fiabilă a sistemului pentru aplicații industriale, comerciale și rezidențiale.

Care sunt funcțiile protectorului de tensiune cu afișaj dublu?

În timp ce întreruptoarele de circuit oferă în primul rând protecție împotriva scurtcircuitelor și supraîncărcărilor – indiferent de nivelurile de tensiune – dacă aveți nevoie de echipamente specializate pentru a rezolva probleme specifice legate de tensiune, Protectorul de tensiune cu afișaj dublu de la PUGAO este alegerea ideală.

1. Protecție la supratensiune

Când tensiunea crește brusc - de exemplu, dacă un fir neutru rupt face ca tensiunea să crească la 380 V - dispozitivul va întrerupe instantaneu sursa de alimentare în momentul în care tensiunea depășește pragul prestabilit, prevenind astfel deteriorarea sau arderea aparatelor electrice.

2. Protecție la subtensiune

Când tensiunea scade prea scăzută - cum ar fi scăderea sub 170 V în perioadele de vârf de utilizare a energiei electrice - dispozitivul va deconecta automat alimentarea. Acest lucru previne supraîncălzirea și arderea aparatelor acționate cu motor din cauza funcționării sub tensiune insuficientă.

3. Protecție la supracurent

Produsele PUGAO sunt avansate și extrem de fiabile, având capacități integrate de monitorizare a curentului. În cazul în care curentul depășește un prag prestabilit, dispozitivul se va declanșa pentru a oferi protecție.

4. Recuperare automată

Odată ce tensiunea revine la niveluri normale, protectorul de tensiune va restabili automat puterea după o scurtă întârziere, fără a necesita intervenție manuală.

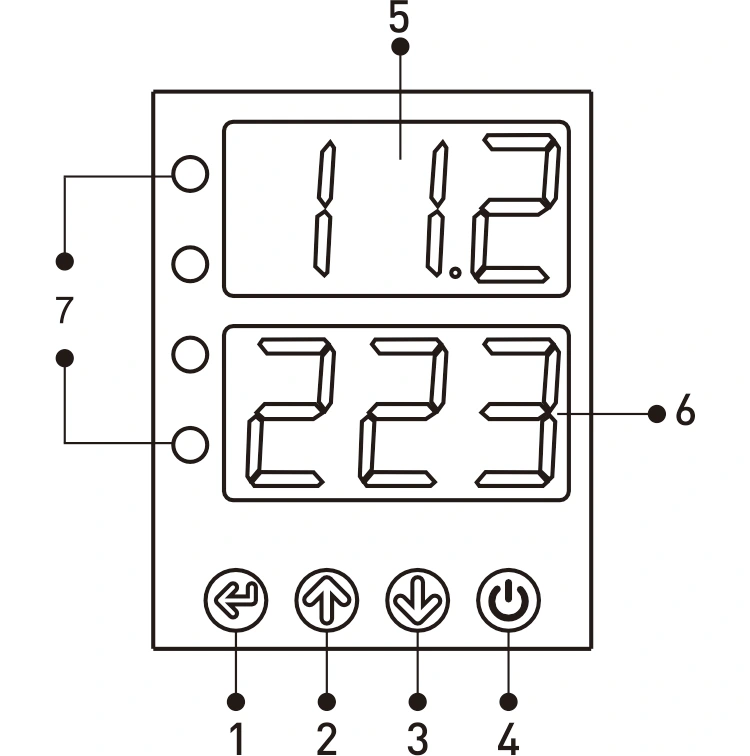

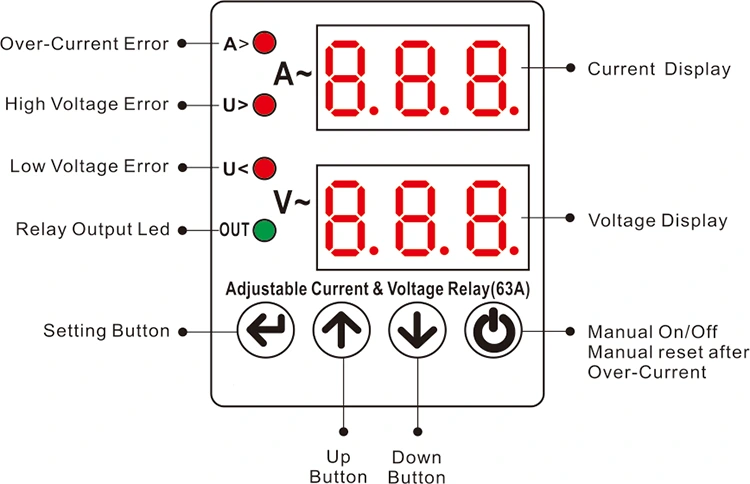

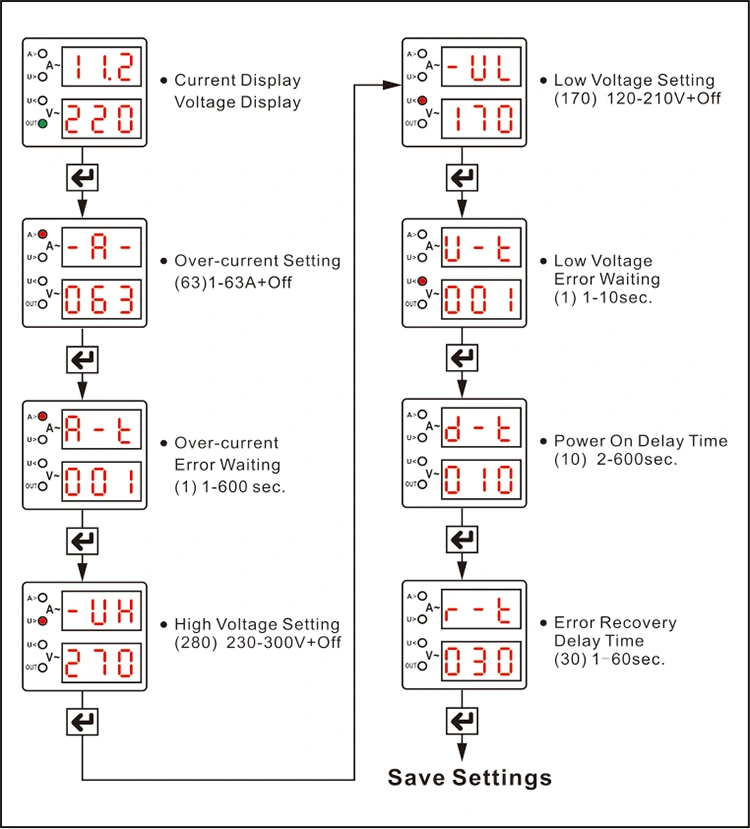

Afișaj și butoane

1 - Buton SET: pentru setarea sau modificarea valorii supracurentului, a valorilor de setare a tensiunii înalte/joase, erori etc. în setare.

2 - Buton SUS: Mărește valoarea dorită.

3 - Butonul Jos: scade valoarea dorită.

4 - Buton Pornit/Oprit manual: Folosit pentru a opri ieșirea dispozitivului. Dacă se află în această stare, ecranul va afișa „off” și dispozitivul nu se va reseta singur. Dacă dispozitivul nu este defect, apăsând din nou acest buton, dispozitivul va porni și îl va folosi din nou.

5 - Afișaj curent

Primul grup de afișare: în timpul funcționării normale, aici este afișată tensiunea de intrare; în condiții fără defecțiune, ecranul este întotdeauna aprins; în timpul defecțiunilor cauzate de tensiune înaltă sau joasă, afișajul clipește. În timpul programării, afișajul afișează valorile programului relevant, cum ar fi supracurent, tensiune înaltă/tensiune joasă, așteptare defect, așteptare resetare.

6 - Afișare tensiune

Al doilea grup de afișare: în timpul funcționării normale, acesta afișează valoarea curentă; într-o stare fără defecțiune, ecranul rămâne aprins; într-o defecțiune de supracurent, ecranul clipește. În timpul programării, aceasta afișează valoarea programului corespunzătoare.

7 - LED-uri:

A>: Se aprinde în timpul unei defecțiuni de supracurent.

V>: Se aprinde în timpul unei defecțiuni de înaltă tensiune.

V<: Se aprinde în timpul unei defecțiuni de joasă tensiune.

OUT: Se aprinde când dispozitivul iese.

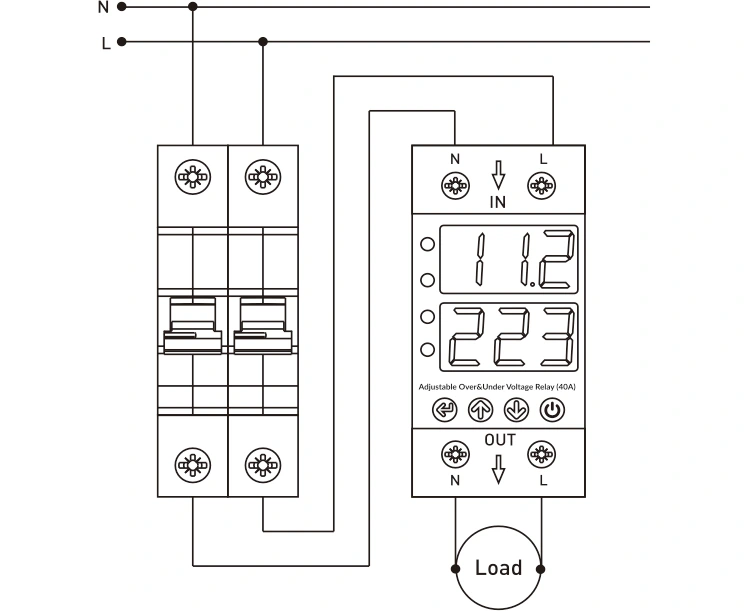

Diagrama de conectare

Firele neutru și de fază de la sursa de alimentare trebuie conectate la bornele „N” și „L” de pe secțiunea „Intrare” a dispozitivului.

Pentru dispozitivele care necesită protecție la supratensiune și subtensiune, firele de neutru și de fază trebuie conectate de la bornele „N” și „L” din secțiunea „Ieșire” a dispozitivului.

Scenarii de aplicare

FAQ

Î: Pot ajusta manual limitele de declanșare a tensiunii?

A: Da. Acesta este unul dintre avantajele de bază ale produselor PUGAO. Puteți regla manual următorii parametri folosind butoanele de reglare de pe panoul de control:

Prag de protecție la supratensiune

Prag de protecție la subtensiune

Pragul de protecție la supracurent

Timp de întârziere de recuperare

Pentru pașii specifici de configurare, vă rugăm să consultați manualul de utilizare inclus cu produsul.

Î: De ce ecranul se aprinde imediat după conectarea sursei de alimentare, dar alimentarea nu este furnizată imediat la sarcină?

R: Vă rugăm să verificați ecranul pentru a vedea dacă vreun număr clipește sau dacă este în desfășurare o numărătoare inversă. Aceasta indică faptul că funcția de pornire întârziată a protectorului este activă.

Scop: Pentru a preveni deteriorarea aparatelor electrice prin supratensiuni bruște de curent care pot apărea imediat după întreținerea sau restabilirea rețelei electrice.

Recomandare: Dacă doriți ca puterea să fie furnizată instantaneu la conectare, puteți seta timpul de întârziere de recuperare la valoarea sa minimă; totuși, de dragul siguranței aparatului, recomandăm menținerea unei anumite perioade de întârziere.
