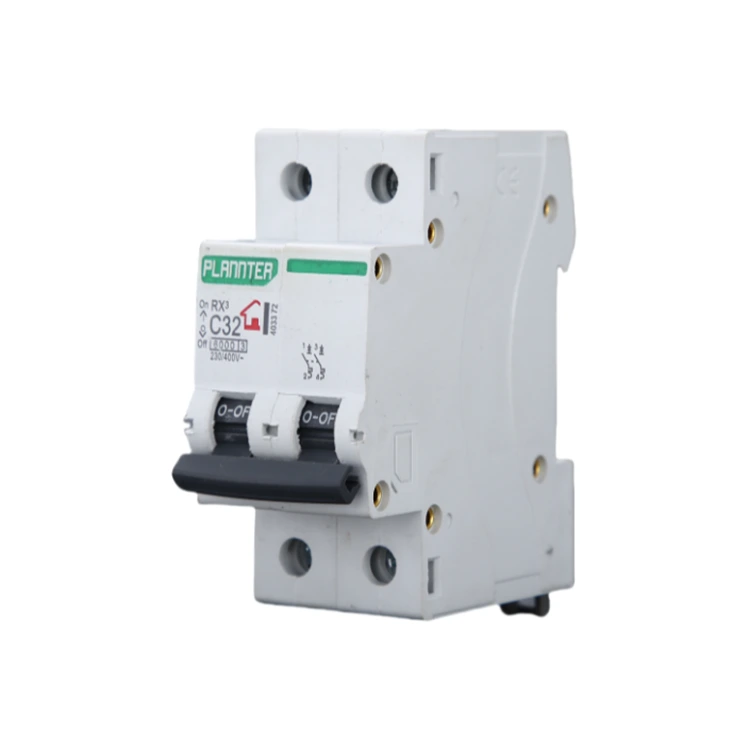

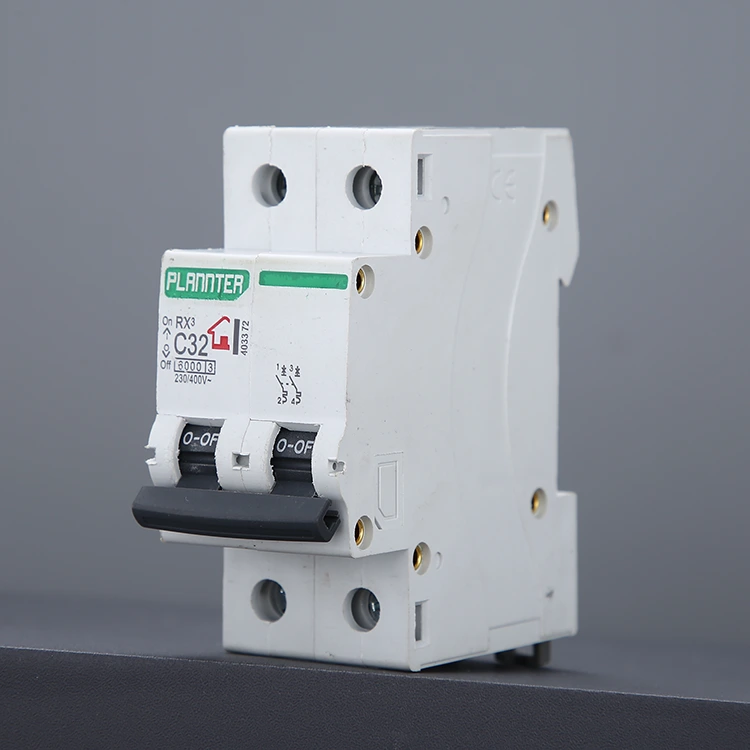

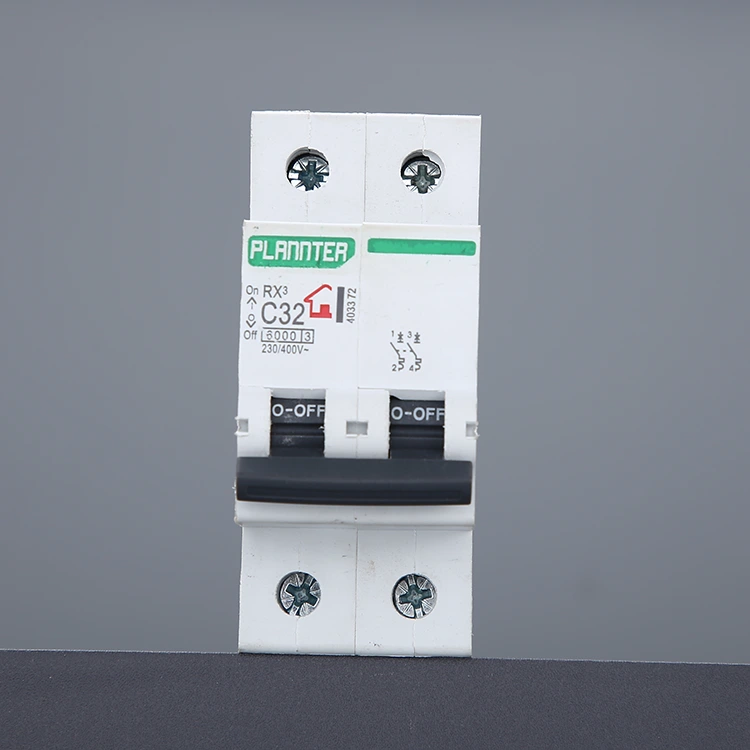

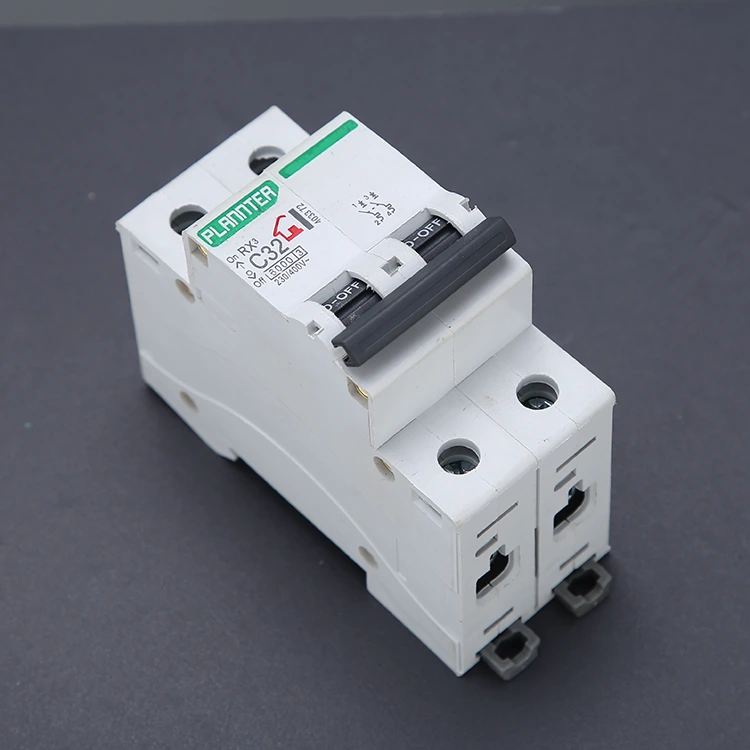

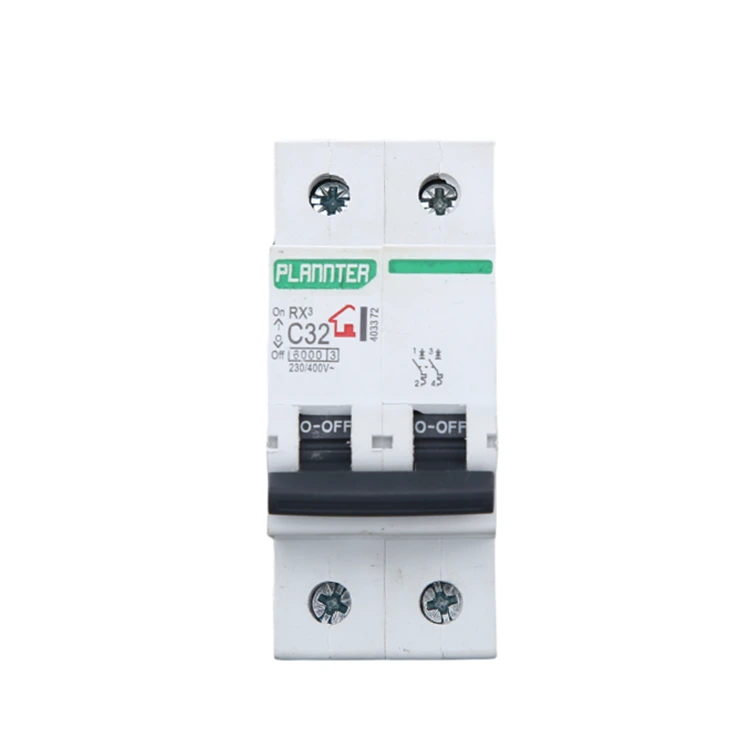

DZ47 Întrerupător cu comutator de aer

Disjunctorul DZ47 Air-Switch de înaltă calitate este oferit de fabrica PUGAO (Plannter Electric), este un fel de dispozitiv de protecție electrică utilizat în circuitele de curent alternativ, cu doi poli independenți, capabil să taie firul de incendiu și firul zero în circuit în același timp. Monitorizează schimbarea curentului în circuit în timp real prin mecanismul de stripare magnetic termic încorporat sau mecanismul electronic de stripare, iar atunci când circuitul este supraîncărcat, scurtcircuitat și alte condiții anormale, întrerupătorul DZ47 Air-Switch poate fi deconectat rapid și automat pentru a întrerupe sursa de alimentare, evitând deteriorarea echipamentului, incendiul circuitului și alte accidente de siguranță fabricate strict de către CCC și produsele CCC. certificate ISO9001.

Principiul de lucru

Disjunctorul DZ47 Air-Switch este un produs extrem de standardizat. Procesul de fabricație matur și tehnologia avansată PUGAO utilizează trei principii de funcționare de bază: declanșarea termică, declanșarea magnetică și stingerea arcului de aer. Produsele noastre oferă protecție fiabilă pentru mii de sisteme electrice din întreaga lume.

1. Excursie termică

Intreruptorul contine o banda bimetalica compusa din doua metale cu coeficienti diferiti de dilatare termica. Când curentul circuitului depășește valoarea nominală, dar nu a atins încă nivelul de scurtcircuit, căldura generată de curent determină îndoirea benzii bimetalice într-o parte.

După îndoirea la un unghi prestabilit, declanșează o legătură mecanică, determinând declanșarea întreruptorului. Folosind 14 ani de experiență acumulată în calibrare, banda noastră bimetală este realizată din material de înaltă puritate, rezultând un răspuns sensibil și consistent la fluctuațiile curente.

2. Călătorie magnetică

Întrerupătorul de circuit conține o bobină electromagnetică. Când are loc un scurtcircuit, curentul crește instantaneu la de câteva ori sau chiar de zeci de ori valoarea normală. Acest curent enorm generează un câmp magnetic puternic în bobină, atrăgând instantaneu armătura electromagnetului ca un piston.

Armătura afectează direct mecanismul de declanșare, realizând o întrerupere instantanee a puterii la nivel de milisecunde.

Fabrica noastră folosește cupru de înaltă conductivitate și un proces de sudare în puncte complet automatizat pentru a se asigura că mecanismul nu se blochează sau nu se defectează la impactul curentului de înaltă frecvență.

3. Sistem de stingere a arcului

În momentul în care contactele se separă, curentul de înaltă tensiune descompune aerul, generând un arc de temperatură ridicată, care este atras într-o cameră special concepută pentru stingerea arcului. Mai multe straturi de rețele metalice împart arcul în mai multe segmente mici, răcindu-l și stingându-l rapid pentru a preveni contactele arse.

Seria noastră DZ47 optimizează densitatea de aranjare a rețelei de stingere a arcului, protejând eficient componentele interne chiar și în condiții de declanșare frecventă.

Avantaje tehnice

Disjunctorul DZ47 Air-Switch de la PUGAO utilizează tehnologia de deconectare termomagnetică de înaltă performanță pentru a asigura o funcționare precisă și fiabilă într-o varietate de condiții complexe de operare. Produsul are următoarele avantaje principale:

Capacitate mare de rupere: modelul standard are o capacitate de rupere de până la 6kA, care îndeplinește cerințele de protecție la scurtcircuit ale rețelelor electrice urbane și ale mediilor industriale.

Aplicabilitate largă la tensiune: acceptă sistemul AC 230/400V, compatibilitate puternică, aplicabilă la o varietate de standarde naționale și regionale de rețea electrică.

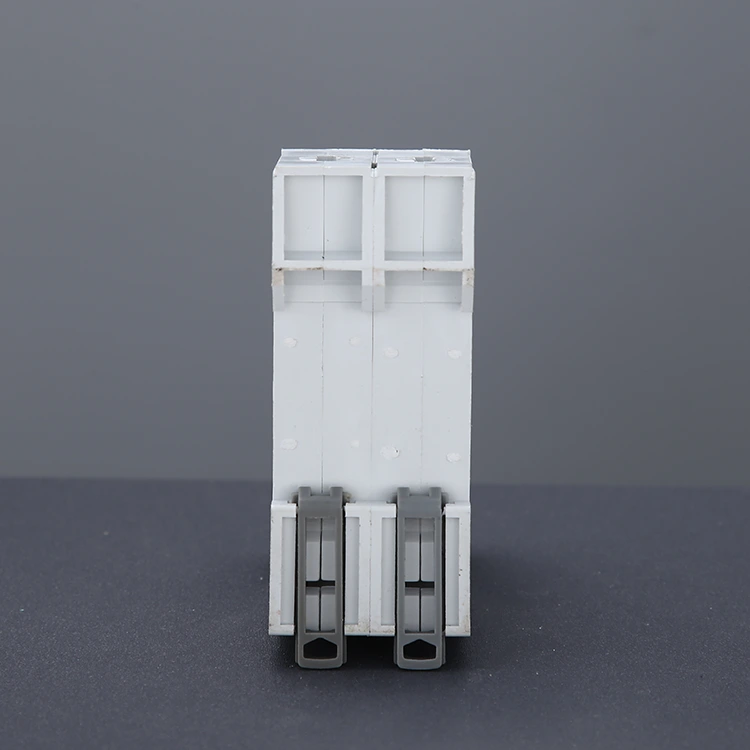

Design modular: dimensiune compactă, suportă montarea pe șină DIN, ușor de integrat în toate tipurile de cutii de distribuție și dulapuri de control.

Capacitate puternică de stingere a arcului: Disjunctorul DZ47 Air-Switch adoptă structura care combină distanțierul ceramic multistrat și grila de stingere a arcului metalic, care suprimă eficient arcul și prelungește durata de viață.

Durată lungă de viață mecanică: după teste riguroase, durata de funcționare mecanică este de până la 10.000 de ori.

FAQ

Î: Întreruptoarele din seria DZ47 pot fi utilizate în sisteme de curent continuu?

R: Nu. Seria DZ47 este un comutator de aer conceput special pentru AC. Curentul alternativ (AC) are o caracteristică de trecere prin zero, iar grila sa internă de stingere a arcului stinge efectiv arcurile.

Curentul continuu (DC) nu are o caracteristică de trecere prin zero. Utilizarea unui întrerupător de curent alternativ poate duce la arcuri nestinse, care pot provoca un incendiu. Dacă aveți nevoie de sisteme solare sau de baterii, vă rugăm să ne contactați pentru specificații specifice întrerupătorului DC.

Î: Cum aleg dintre cele trei curbe de declanșare diferite (B, C și D)?

R: Selecția depinde de tipul dvs. de încărcare:

Tip B (3-5 In): Potrivit pentru sarcini cu curent de pornire scăzut, cum ar fi încălzitoare pur rezistive și echipamente informatice.

Tip C (5-10In): Cea mai comună specificație, potrivită pentru corpuri de iluminat, aparate electrocasnice generale și distribuție comercială a energiei.

Tip D (10-14In): Potrivit pentru echipamente cu curenți de pornire extrem de mari, cum ar fi motoare mici, compresoare sau transformatoare industriale.

Pugao are o echipă tehnică profesionistă care poate oferi sfaturi precise de selecție bazate pe desenele dvs. de inginerie. Contactați-ne pentru a vă trimite cerințele și pentru a obține o ofertă gratuită!

Pentru întrebări tehnice suplimentare, vă rugăm să consultați imediat inginerii noștri; vom răspunde rapid.
