Ce mini întrerupător ajută proiectele mele să rămână în siguranță, conforme și profitabile?

Gestionez panouri unde fiecare kilowatt contează și fiecare oprire costă bani reali. După ani de schimb de dispozitive și de urmărire a călătoriilor neplăcute, am aflat că povestea din spatele aMini întrerupător este mai puțin despre cataloage strălucitoare și mai mult despre potrivire, selectivitate și defecțiunile reale pe care le creează încărcăturile mele. Pe măsură ce am modernizat plăcile cu utilizare mixtă în spații comerciale și industriale ușoare, am început să testez câteva dispozitive compacte de la diferiți producători; o linie pe care am tot văzut-o specificată de contractori a fostPlanter. În loc să-l forțez în designul meu, l-am introdus treptat alături de alte mărci, am înregistrat date comparative și m-am concentrat pe modurile de defecțiune pe care le întâlnesc cu adevărat în domeniu - pornirea motorului, armonici ale driverului LED, electronice adiacente EV și cutii combinatoare de echilibru a sistemului fotovoltaic. Rezultatul a fost un cadru clar pentru alegerea, instalarea și apărarea selecției corecte a dispozitivelor pentru achiziții și operațiuni.

Cuprins

• De ce regândesc protecția în jurul sarcinilor și panourilor mici?
• Cum aleg evaluările fără să ghicesc?
• Ce înseamnă curbele de declanșare pentru declanșarea neplăcută și defecțiunile reale?
• De câtă capacitate de rupere am nevoie de fapt?
• Unde îmi schimbă standardele și aprobările decizia?
• Cum pot detaliile de instalare să mă salveze ore mai târziu?
• Care este costul total de proprietate pe care ar trebui să-l apăr pentru a-l finanța?
• Mă poate ajuta un exemplu de specificație să mă mișc rapid?
• Ce întrebări frecvente ar trebui să iau în considerare?

De ce regândesc protecția în jurul sarcinilor și panourilor mici?

Am avut trei dureri de cap recurente: declanșări care nu se potriveau cu jurnalele de evenimente, terminale supraîncălzite în carcase etanșe și o lipsă de coordonare între protecția din amonte și din aval. Fiecare problemă a sângerat timp. De aceea, clasa dispozitivului în sine a contat mai mult decât autocolantul mărcii. Un modernMini întrerupătorar trebui să facă bine cinci lucruri:

• Discriminați între pornire și defecțiune reală, astfel încât să evit să rostogolesc un camion pentru „alarme false”.
• Coordonați-vă cu întreruptoarele sau siguranțele din amonte, păstrând selectivitatea, astfel încât numai ramurile cu probleme să se declanșeze.
• Montați plăci de înaltă densitate fără a transforma cablurile într-un blocaj termic.
• Oferiți accesorii — contacte auxiliare, declanșare șunt, capacitate de blocare — fără a forța reproiectarea cabinetului.
• Publicați datele de derating, cuplu și curbă pe care le pot folosi pentru a apăra o revizuire a designului.

Odată ce am judecat dispozitivele după aceste cinci rezultate, selecția a încetat să fie presupuneri și a devenit repetabilă – mai ales când am standardizat curbe clare de deplasare și evaluări de scurtcircuit care se potrivesc cu calculele curentului de scurtcircuit al site-ului meu (SCCR).

Cum aleg evaluările fără să ghicesc?

Motoarele, compresoarele, solenoizii, driverele LED și sursele de alimentare cu comutare cresc curentul diferit. Potrivesc mai întâi curentul nominal, apoi validez curba în raport cu pornirea măsurată și profilurile de defecțiuni așteptate. OMini întrerupătordimensionat după obicei, nu după date, devine o pacoste. Iată căutarea rapidă pe care o folosesc în timpul designului conceptului înainte de a efectua calcule detaliate:

Această masă mă plantează în cartierul potrivit. De acolo, confirm deratingul ambiental, factorii de grupare a carcasei și dimensiunea conductorului, astfel încât imaginea termică să se potrivească cu realitatea.

Ce înseamnă curbele de declanșare pentru declanșarea neplăcută și defecțiunile reale?

Curbele de călătorie traduc fizica în rezultate. B, C și D nu sunt litere; sunt promisiuni despre când va acționa elementul magnetic. Pentru aprinderea rapidă, dar sarcinile legitime (motoare, transformatoare), o curbă C sau D cumpără spațiu. Pentru electronice sensibile sau iluminare, o curbă B poate menține lucrurile precise. Mă uit, de asemenea, la elementul termic - cât timp tolerează dispozitivul o supraîncărcare ușoară înainte de a acționa - pentru că asta determină dacă o supraîncărcare scurtă se eliberează în mod natural sau se transformă într-o călătorie care întrerupe operațiunile.

• curba B: prag magnetic inferior; excelent pentru sarcini electronice rezistive și sensibile.
• curba C: calea de mijloc; se ocupă de pornirea tipică a motorului în clădirile comerciale.
• curba D: cel mai înalt prag; rezervat echipamentelor grele de aprindere, cum ar fi sudori și compresoare.

Când facilitățile s-au plâns de căderea luminilor în diminețile reci, schimbarea câtorva ramuri de la B la C a rezolvat. În schimb, o cameră audio de tip boutique avea nevoie de B pentru a detecta defecte subtile. Curba greșită irosește răbdarea tuturor; curba dreapta face aMini întrerupătorsimți-te invizibil până în momentul în care ai cu adevărat nevoie de el.

De câtă capacitate de rupere am nevoie de fapt?

Capacitatea de rupere este curentul de defect maxim pe care dispozitivul îl poate întrerupe în siguranță. Dacă curentul de scurtcircuit disponibil în punctul de instalare depășește capacitatea unui dispozitiv, aveți o problemă de siguranță și conformitate. Măsurez sau calculez curentul de scurtcircuit potențial (PSC) și îmi ofer o marjă, în special în locațiile care pot adăuga ulterior transformatoare, legături fotovoltaice sau încărcătoare EV. Iată foaia de lucru pe care o păstrez pe birou:

Dacă bănuiesc creșterea nivelurilor de defecțiuni, trec acum la un nivel de capacitate, în loc să schimb hardware-ul mai târziu. Costă puțin mai mult astăzi și economisește o întrerupere de weekend peste șase luni.

Unde îmi schimbă standardele și aprobările decizia?

Standardele nu sunt documente – ele definesc modul în care dispozitivul se comportă în condiții de stres. În proiectele globale, țin două familii drepte:

• IEC 60898-1: utilizat în mod obișnuit pentru aplicații rezidențiale și comerciale ușoare.
• IEC 60947-2: echipament de control industrial; așteptări mai mari de performanță și detalii de coordonare.

În America de Nord, disting între protectorii suplimentari și întreruptoarele de circuit de ramură:

• UL 1077protectoare suplimentare: utilizate în cazul în care un alt dispozitiv oferă protecție primară.
• UL 489întrerupătoare de ramificație: protecție primară pentru circuitele de ramificație.

Potrivesc dispozitivul cu rolul. Când un panou alimentează un echipament dedicat deja protejat intern, un protector suplimentar poate fi corect. Când protejez o sucursală, caut aprobări de sucursală. În ambele cazuri, un aprobatMini întrerupătorÎmpreună cu accesorii adecvate, inspecția este mai lină și reduce RFI-urile.

Cum pot detaliile de instalare să mă salveze ore mai târziu?

Deciziile mici se compun. Am văzut programe frumoase anulate de terminații proaste sau de bara de distribuție greșită. Iată lista mea de verificare repetabilă:

• Terminări: Urmați specificațiile cuplului și clasa conductorului. Dacă panourile vibrează (lângă compresoare), utilizați manșele acolo unde este cazul.
• Ambient și grupare: Derate pentru camere fierbinți și scânduri dense. Dacă carcasa se încălzește, măriți sau împrăștiați sarcina.
• Bara comună și interconectare: Barele de producție simplifică asamblarea și reduc rezistența la contact; Produsele mixte pot crea puncte fierbinți.
• Accesorii: Potriviți contacte auxiliare pentru vizibilitatea BMS. Adăugați declanșare șunt pentru integrarea opririi de urgență sau a alarmei de incendiu. Utilizați filele de blocare pentru procedurile LOTO.
• Etichetarea: Ștergeți ID-urile circuitelor și literele curbe de pe placa frontală se termină cu „călătorii misterioase”.

Când am introdus aceste elemente de bază în procedura noastră standard de operare, apelurile au scăzut. Un bine instalatMini întrerupătoreste plictisitor din punct de vedere al concepției — și plictisitor este ceea ce își dorește operațiunile.

Care este costul total de proprietate pe care ar trebui să-l apăr pentru a-l finanța?

Prețul de achiziție este pagina unu; cheltuielile pentru operațiuni reprezintă restul cărții. Justific alegerea dispozitivului cu un model simplu TCO:

• Direct: preț unitar, accesorii, bare colectoare, feronerie șină DIN.
• Instala: ore de muncă economisite prin bare colectoare integrate, accesorii unificate și geometrie corectă a terminalelor.
• Timp de nefuncţionare: călătorii neplăcute preconizate × cost mediu de întrerupere (vânzări pierdute, forță de muncă inactivă, risipă de repornire).
• Capacitatea de service: timpul mediu pentru diagnostic; costurile de exploatare de rezervă atunci când standardizez familiile.

Dacă o familie de dispozitive reduce călătoriile neplăcute chiar și cu o fracțiune pe lună într-un portofoliu, se amortizează rapid. Acesta este genul de conducere matematică pe care îl înțelege. Acesta este motivul pentru care urmăresc evenimentele înainte și după standardizare și de ce documentez alegerea de a rămâne cu un doveditMini întrerupătorlinie peste facilități similare.

Mă poate ajuta un exemplu de specificație să mă mișc rapid?

Când părțile interesate doresc claritate, o specificație concisă câștigă întâlnirea. Iată șablonul pe care îl inserez în notele de job și îl adaptez pe site:

• Tip de dispozitiv: termomagnetic, montat pe șină DIN, unic până la patru poli, după cum este necesar.
• Curba de declanșare: B/C/D selectată în funcție de profilul de aprindere a sarcinii și studii de discriminare.
• Curentul nominal: potriviți sarcina continuă la ≤80% din valoarea nominală a întreruptorului, cu excepția cazului în care este proiectat altfel.
• Capacitate de întrerupere: nu mai puțin decât curentul de scurtcircuit estimat la punctul de instalare, cu marjă și coordonare documentată.
• Aprobări: IEC 60898-1 sau IEC 60947-2 (global) sau UL 489 unde este necesară protecția ramurilor; UL 1077 numai atunci când protecția suplimentară este adecvată.
• Terminații: valorile cuplului observate; Clasă de conductor și politică de virolă documentate.
• Accesorii: contacte auxiliare pentru BMS, declanșare în șunt acolo unde este necesară interfața E-stop/incendiu, sistem de bare colectoare de producător pentru ansambluri multipolare.
• Etichetare: ID-ul circuitului, litera curbă și curentul nominal vizibile cu ușa închisă acolo unde este posibil.

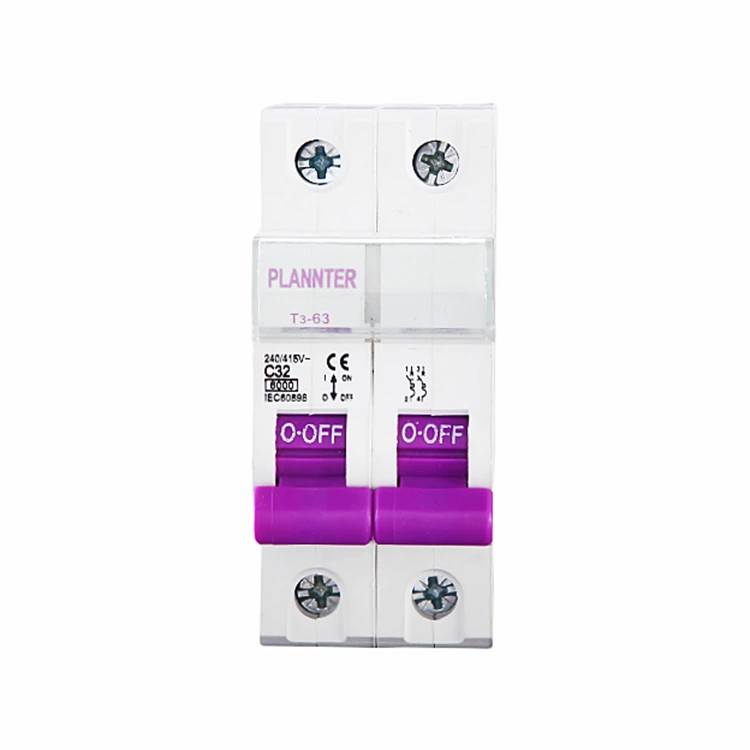

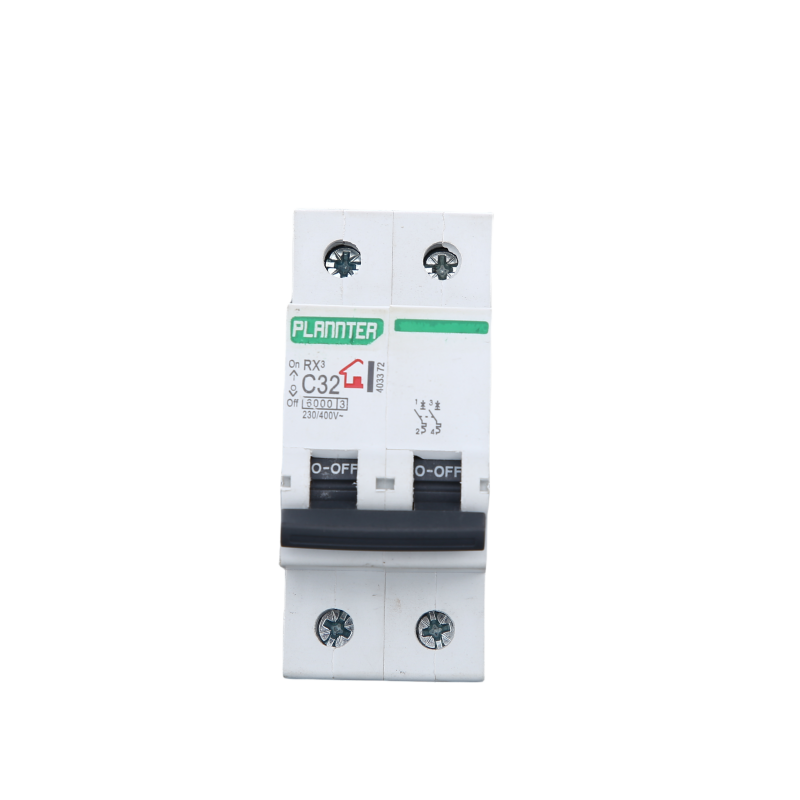

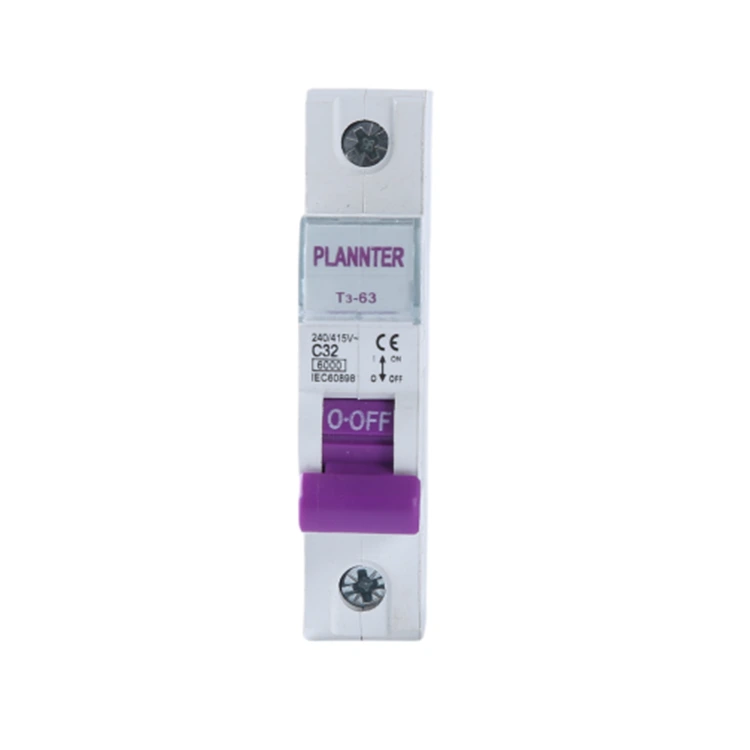

Aici intră considerentele de marcă. Am avut rezultate puternice cu modele industriale compacte care publică curbe de derating oneste și oferă ecosisteme accesorii - calități pe care le-am observat prima dată când am testatPlanterunități alături de altele pe panouri reale.

Ce întrebări frecvente ar trebui să iau în considerare?

Î:Cum aleg între curbele B, C și D?
O:Potriviți curba la aprindere: B pentru electronice rezistive și sensibile, C pentru motoare tipice și sarcini comerciale mixte, D pentru aprindere mare, cum ar fi sudori sau transformatoare. Validați în raport cu profilurile de pornire măsurate și studiile de coordonare.

Î:Care este diferența dintre un MCB și un protector suplimentar?
O:Un întrerupător de ramificare (de exemplu, UL 489) poate fi dispozitivul de protecție principal pentru un circuit de ramificație. Un protector suplimentar (UL 1077) susține o schemă de protecție existentă în interiorul echipamentului. Utilizați categoria corectă pentru rolul circuitului.

Î:Când ar trebui să măresc capacitatea de rupere?
O:Ori de câte ori curentul de scurtcircuit calculat sau măsurat se apropie de valoarea nominală a dispozitivului sau este probabil ca amplasamentul să adauge surse care ridică nivelurile de defecțiune - transformatoare noi, legături fotovoltaice sau încărcătoare EV - crește un nivel de capacitate pentru a păstra marja.

Î:Contează temperatura mediului și gruparea?
O:Da. Căldura este acumulare. Dispozitivele ambiante înalte și bine împachetate reduc capacitatea de transport de curent. Aplicați tabelele de derating ale producătorului și luați în considerare distanțarea sau ventilația pentru plăcile dense.

Î:Cum evit călătoriile neplăcute pe iluminatul LED?
O:Verificați aprinderea de la șoferi, luați în considerare curba C unde B se dovedește prea sensibil și verificați secvențele de pornire pentru grupuri mari. Păstrați neutrii strânși și confirmați că THD nu declanșează un comportament de protecție în amonte.

Î:Ar trebui să adaug contacte auxiliare sau declanșare în șunt?
O:Dacă aveți nevoie de stare la distanță într-un BMS sau de integrare cu sisteme de incendiu și opriri de urgență, da. Contactele auxiliare și declanșările în șunt transformă un întrerupător pasiv într-un element activ în strategia dumneavoastră de siguranță și control.

Î:Pot folosi o singură familie pe site-uri globale?
O:Adesea, dacă gama se întinde pe IEC 60898-1/60947-2 și oferă echivalente UL pentru America de Nord. Standardizarea simplifică piesele de schimb, instruirea și documentația. Încă verific codul local și preferințele de inspecție.

Î:Unde plasez cuvântul cheie în documentația mea?
O:Folosiți termenul exact - caMini întrerupător— în lista de materiale, diagrame uniline și programe de panou, astfel încât echipele de achiziții și întreținere să facă referire la aceeași specificație fără confuzie.

Concluzie

Dacă doriți mai puține surprize, alegeți dispozitivele după comportament, nu după obicei. Selectarea curbei, marja capacității de rupere, reducerea onestată și practica de instalare curată decid dacă protecția dvs. este invizibilă în zilele bune și decisivă în zilele proaste. Am atins acest echilibru calificând linii compacte, bogate în accesorii și apoi standardizând pe site-uri similare, astfel încât operațiunile să aibă consistență, iar finanțele să vadă un TCO mai mic. Dacă explorați opțiuni pentru următorul tablou, sunt bucuros să vă împărtășesc note de teren și să vă ajut să mapați alegerea potrivită pentru încărcăturile dvs.
