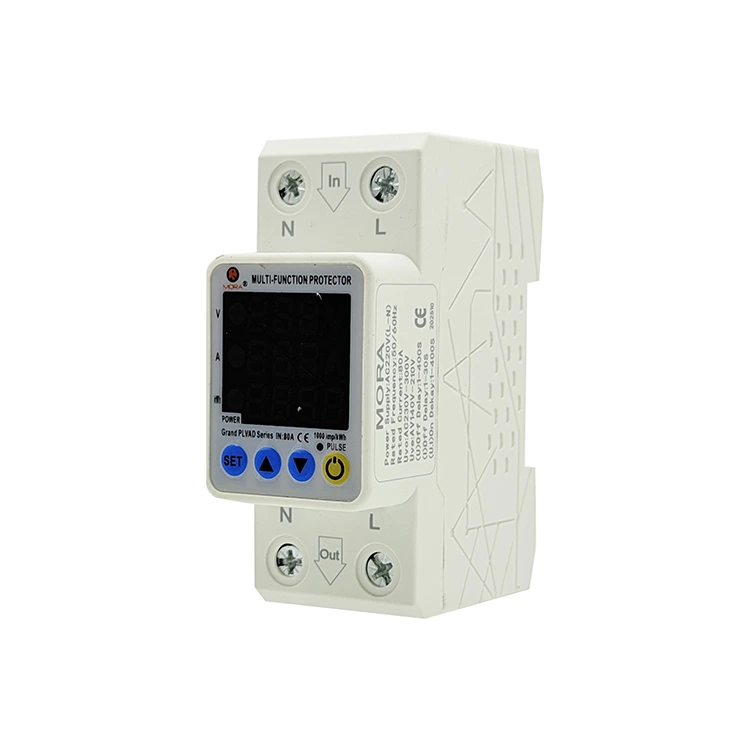

Protector de tensiune de reconectare automată 2P tip M Afișaj triplu

Echipele de achiziții care aprovizionează aparate de comutare pentru infrastructura de la distanță necesită module de protecție inteligente care se pot recupera automat din defecțiuni temporare de alimentare pentru a maximiza timpul de funcționare a sistemului. Proiectat și construit de Pugao (Mora), ecranul triplu de tip M de protecție de tensiune de reconectare automată 2P de înaltă performanță este conceput special pentru aceste aplicații nesupravegheate. Trecând dincolo de releele de bază cu resetare manuală, acest dispozitiv dispune de un algoritm inteligent de reînchidere automată care monitorizează condițiile rețelei după o călătorie. Odată ce tensiunea de la utilitate se stabilizează în parametrii siguri pentru o perioadă de numărătoare inversă stabilită, mecanismul intern acţionat de motor închide automat circuitul, restabilind alimentarea marilor de telecomunicaţii din aval, reţelelor de securitate sau sistemelor de monitorizare a vremii.

Matrice cu trei ferestre cu integrare contor de erori

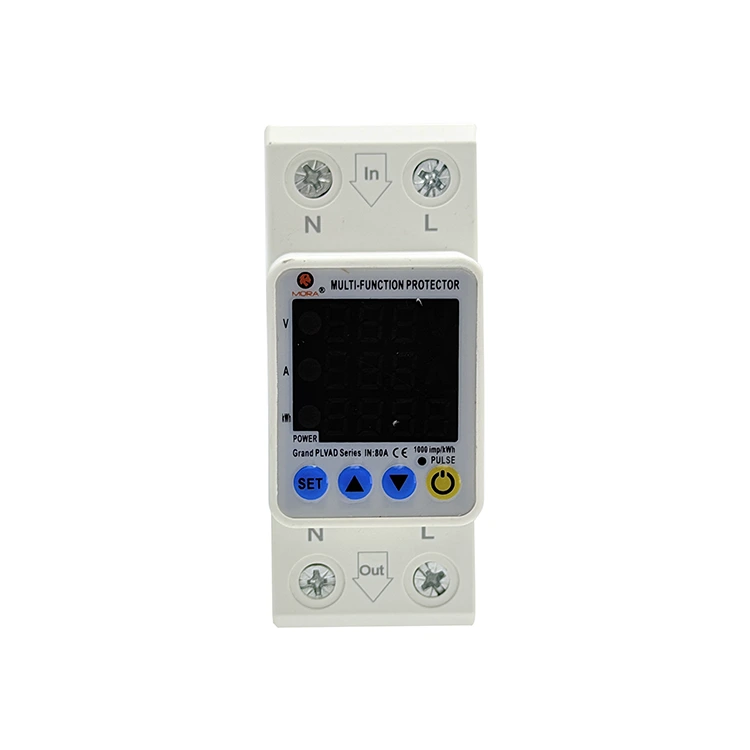

Afișaj sincron multidimensional de date: Protectorul de tensiune de reconectare automată 2P de tip M triplu afișaj prezintă tensiunea în timp real, curentul în timp real și, respectiv, timpii de defecțiune cumulați, cu o clasificare clară a datelor și o înțelegere completă pe un singur ecran a stării de funcționare a circuitului.

Avertizare timpurie a erorilor cuantificabile: contorul de defecțiuni încorporat poate înregistra numărul de declanșări de supratensiune și supracurent în ciclul de funcționare. Personalul de întreținere poate evalua stabilitatea rețelei la fața locului și starea de îmbătrânire a echipamentelor din aval prin intermediul datelor de defecțiune, realizând întreținerea predictivă.

Avantajele de bază ale produsului

Eliminați rulourile de camion O&M la distanță

• Rezolvați punctele dureroase de întreținere la distanță: pentru stațiile de bază celulare, stațiile meteorologice montane și stațiile de pompare nesupravegheate, fluctuațiile tranzitorii ale rețelei vor determina declanșarea și oprirea releelor ​​de protecție tradiționale, necesitând resetarea manuală la fața locului cu costuri mari de timp și forță de muncă.

• Maximizați timpul de funcționare al sistemului: Realizează monitorizarea automată a defecțiunilor pe întregul proces, evaluarea stabilității și recuperarea mecanică a reînchiderii. Pentru anomalii temporare ale rețelei, 2P Auto Reconnect Voltage Protector Type M Triple Display completează independent recuperarea energiei fără intervenția umană, reducând considerabil costurile O&M și îmbunătățind rata de funcționare continuă a echipamentului.

Ciclu de reînchidere reglabil și blocare inteligentă de siguranță

• Prevenirea defecțiunilor secundare: Pentru defecțiuni permanente de scurtcircuit, reînchiderea repetată va cauza daune termice liniilor și echipamentelor. Protectorul de reconectare automată 2P de tip M Triplu Display acceptă setarea personalizată a încercărilor maxime de reînchidere.

• Blocare automată de siguranță: Când timpii de reînchidere prestabiliți sunt epuizați și defecțiunea încă mai există, sistemul va bloca mecanismul de acționare a motorului, va declanșa alarma de eroare și va menține circuitul izolat pentru a evita comutarea ciclică periculoasă.

Parametrii tehnici de performanță

• Opțiuni de curent nominal de funcționare: 40A / 63A Capacitate de sarcină continuă

• Reglarea timpului de reînchidere automată: Interval maxim de la 1 secundă la 900 de secunde

• Cicluri maxime de reînchidere continuă: 1 până la 30 de încercări configurabile înainte de blocare

• Precizie de urmărire a tensiunii / Interval de curent: ± 1% variație / Citire dinamică de la 0,5 A la 63 A

• Capacitatea secțiunii transversale a terminalului: Până la 25 mm² Solid / 16 mm² Toronat cu virolă (clemă M5)

• Rezistenta dielectrică a șasiului: Barieră de izolație auditată de 2,5 kV

• Conformitate și certificări: certificat CE, conform RoHS, conform standardelor structurale EN 60947-1

FAQ

Î: Dacă rețeaua scade complet la 0V, are motorul suficientă putere reziduală pentru a proteja echipamentul din aval?

A: Da. Echipat cu o bancă industrială de condensatoare de stocare a energiei de mare capacitate, în cazul unei întreruperi bruște totale a rețelei, energia electrică stocată poate conduce mecanismul motorului angrenaj pentru a finaliza acțiunea de declanșare instantanee, forțând contactele să se deschidă și să se blocheze în siguranță, asigurând nicio scurgere de putere pe partea de sarcină înainte ca puterea de control să fie complet epuizată.

Î: Ce se întâmplă la atingerea limitei maxime de reînchidere în cazul unor defecțiuni persistente ale rețelei?

R: Când se confruntă cu defecțiuni permanente ale circuitului, după finalizarea încercărilor de reînchidere prestabilite fără recuperarea rețelei, Afișajul triplu 2P Auto Reconnect Voltage Protector Tip M va bloca automat funcția de acționare a motorului, va dezactiva toate acțiunile de reînchidere automată și va menține circuitul deschis. Evită comutarea ciclică nesfârșită în circuite defecte, protejează structurile mecanice interne și liniile din aval de daune termice și necesită depanare manuală și resetare pentru a se recupera.

Î: Cum distinge controlerul supratensiunile tranzitorii de scurtcircuitele permanente?

R: Sistemul integrează mecanismul de detectare dublă de detectare a tensiunii și eșantionare a curentului. În timpul detectării reînchiderii, dacă tensiunea rețelei este stabilă, dar se generează o creștere instantanee a curentului mare, MCU-ul va aprecia imediat o defecțiune permanentă de scurtcircuit, va declanșa declanșarea instantanee fără a executa întârzierea reînchiderii și va proteja structura internă de comutare împotriva daunelor cauzate de impact de curent ridicat.
