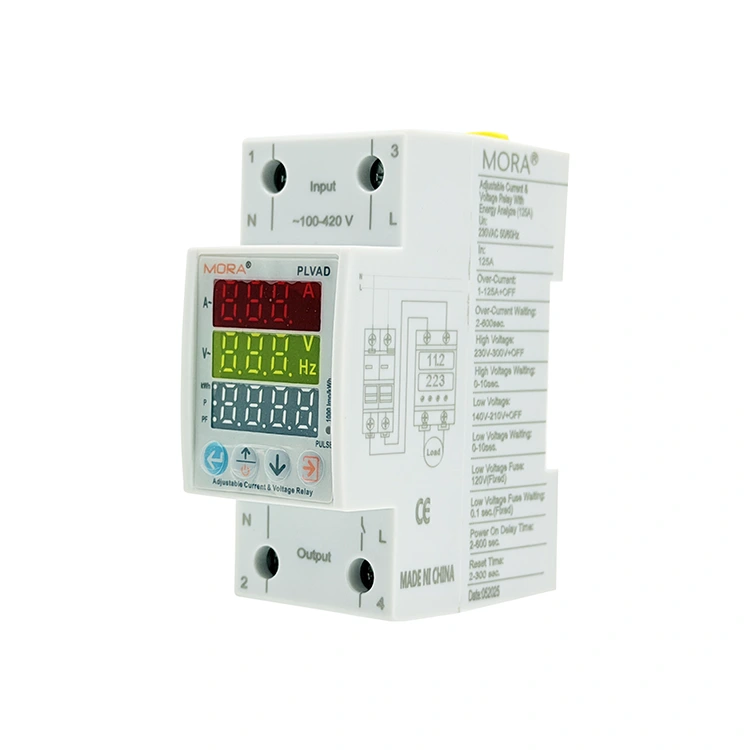

Protector digital de tensiune 2P tip C cu afișaj triplu

Cumpărătorii de aparate de comutare industriale caută dispozitive de monitorizare multifuncționale care economisesc spațiu pe șină și reduc complexitatea cablajului pe teren. Construit cu precizie de PUGAO (Mora), protectorul digital de tensiune 2P de înaltă eficiență de tip C cu afișaj triplu îndeplinește această intenție de căutare cu un pachet modular all-in-one, cu lățime de 36 mm. Diferit de modelele mai vechi cu ferestre duble, această unitate are un senzor de curent intern încorporat și un circuit de urmărire a scurgerilor de înaltă rezoluție. Microprocesorul de la bord procesează aceste intrări simultan, oferind intervale de reglare independente pentru supratensiune, supracurent și defecțiuni ale curentului rezidual pentru a asigura o protecție completă pentru utilajele automate sensibile.

Ce poate face o interfață cu trei ferestre pentru eficiența dvs. de întreținere?

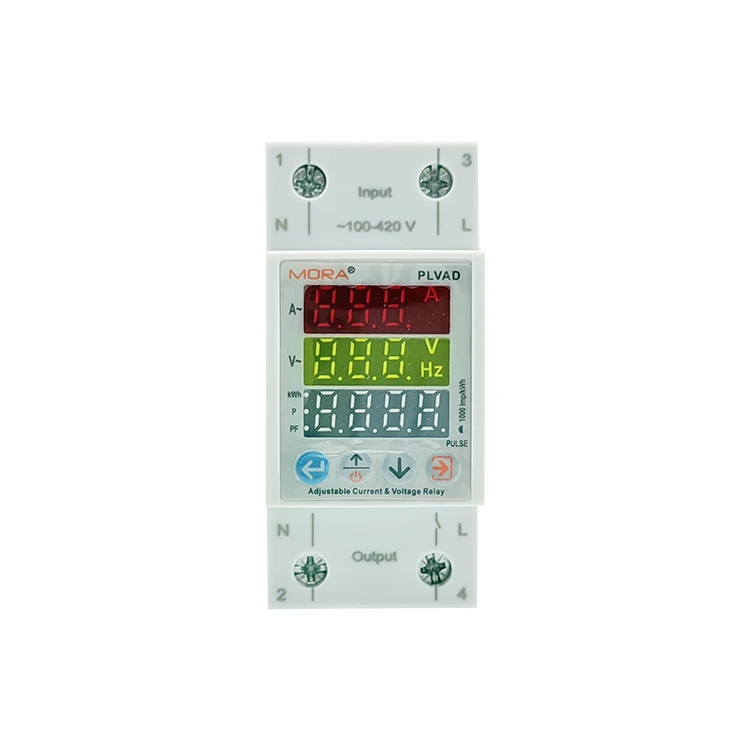

Sub-panourile moderne de automatizare necesită date electrice detaliate pentru a simplifica diagnosticarea și a preveni timpul de nefuncționare. Protectorul digital de tensiune 2P de tip C cu afișaj triplu utilizează trei ferestre digitale independente, stivuite, care arată simultan tensiunea de linie (V), curentul circuitului activ (A) și metrica curentului rezidual/putere în timp real. Acest afișaj de date în timp real elimină necesitatea de a parcurge manual meniurile folosind butoanele de pe panoul frontal, permițând echipelor de întreținere să identifice instantaneu sarcinile dezechilibrate, curenții armonici sau izolarea defectuoasă înainte ca o defecțiune critică să provoace o oprire neprogramată a sistemului.

Parametrii tehnici de performanță

• Interval de tensiune de funcționare: 140V până la 300V AC (50/60 Hz)

• Capacitate de monitorizare a curentului (Iₘₐₓ): 1A la 63A reglabil (pas: 0,1A)

• Spectrul de sensibilitate la scurgeri: interval de la 10mA la 99mA sau bypass configurabil

• Viteza de reîmprospătare a datelor / Precizie: ≤ 0,5s Ciclu de eșantionare / Metrologie clasa 1.0

• Capacitate de cablare a terminalelor: Acceptă cabluri flexibile de până la 25 mm² / 16 mm²

• Conformitate și certificări: certificat CE, conform RoHS, fabricat conform standardelor IEC 60947-2 apendicele B

Urmărirea scurgerilor la sol în microsecunde

Monitorizare cu precizie a scurgerilor la nivel de milimetri: Echipat cu un nucleu profesional de monitorizare a curentului rezidual, acceptă urmărirea în timp real a curentului de eroare la pământ la nivel de miliamperi, captând cu precizie semnalele minuscule de scurgere cauzate de îmbătrânirea firului, infiltrarea umidității și deteriorarea izolației.

Prevenirea dublă a incendiilor și a șocurilor electrice: construiește o barieră de protecție secundară de siguranță pentru circuit pe baza protecției la scurtcircuit, prevenind eficient incendiile electrice și accidentele de șoc electric cauzate de defecțiunea izolației și este potrivit pentru instalațiile de cablare vechi și scenarii industriale de nivel înalt de siguranță.

Senzor de curent cu pierderi reduse încorporat și protecție la supracurent

Design integrat cu detecție care economisește spațiu: transformator de curent de înaltă precizie și rezistență scăzută încorporat, acceptă monitorizarea curentului de înaltă precizie cu gamă completă de 0–63 A. Protectorul digital de tensiune tip C 2P cu afișaj triplu elimină nevoia de senzori externi CT și cablare auxiliară, optimizând foarte mult aspectul intern al cutiei de distribuție și reducând costurile de inginerie.

Identificare inteligentă a curentului de pornire: utilizatorii pot personaliza pragul de declanșare la supracurent și timpul de întârziere. Sistemul poate identifica și evita automat curentul de pornire instantaneu în timpul pornirii motorului, nu va genera declanșări neplăcute și poate întrerupe rapid sursa de alimentare pentru defecțiuni reale de suprasarcină susținută pentru a proteja echipamentul circuitului.

Conexiune stabilă pe termen lung

• Design de cablare etanș la gaz: Clemele din cupru placate cu nichel și șuruburile din oțel compozit M5 suportă un cuplu maxim de cablare de 2,5 Nm, cu forță de strângere puternică.

• Anti-îmbătrânire și anti-loose: crestaturi anti-alunecare adânci pe peretele interior al terminalului mușcă strâns în miezul firului de cupru, rezolvând eficient defecțiunile de contact liber cauzate de fluajul cuprului și ciclurile termice pe termen lung și menținând funcționarea stabilă cu rezistență scăzută.

FAQ

Î: De ce afișajul curent arată 0,0A când echipamentul de putere redusă funcționează normal?

R: Transformatorul de curent încorporat al acestui model este calibrat pentru monitorizarea sarcinii industriale de mare putere, cu un prag minim de detectare de 0,5A. Curentul de funcționare al echipamentelor de putere redusă, cum ar fi lumini mici și electronice de așteptare, este mai mic decât limita de detectare, astfel încât afișajul arată 0,0A. Acest protector digital de tensiune 2P de tip C cu afișaj triplu este poziționat pentru protecție industrială la sarcină mare, nu pentru măsurarea microcurentului a echipamentelor de putere redusă.

Î: Funcția de protecție împotriva scurgerilor poate fi dezactivată pentru instalațiile vechi cu scurgeri de bază mari?

A: Da. Pragul de curent rezidual poate fi reglat liber în intervalul 10–99 mA sau oprit manual prin meniul de programare pentru a evita declanșările neplăcute cauzate de scurgerile inerente ale liniilor de bază ale liniilor vechi. Se recomandă operarea de către un electrician calificat după confirmarea siguranței cablajului la fața locului, pentru a asigura conformitatea cu specificațiile de siguranță pentru împământare la fața locului.

Î: Se vor pierde parametrii personalizați de tensiune și curent după pană de curent?

A: Nicio pierdere. Toate pragurile de protecție setate de utilizator și parametrii de funcționare sunt solidificați în cipul nevolatil EEPROM de la bord, nu este nevoie de baterie de rezervă. Parametrii sunt stocați permanent și pot fi încărcați automat pentru a relua activitatea de protecție după recuperarea energiei din rețea.
