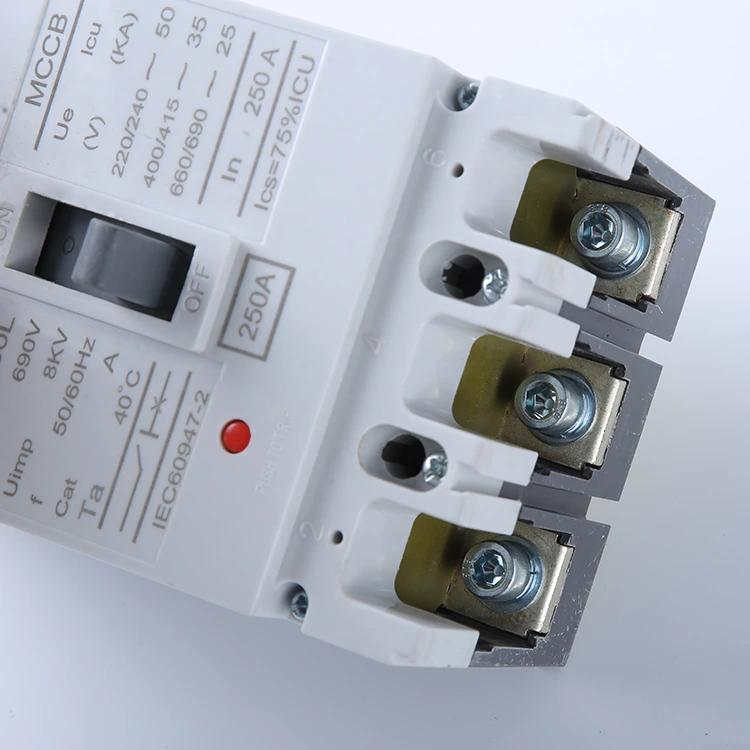

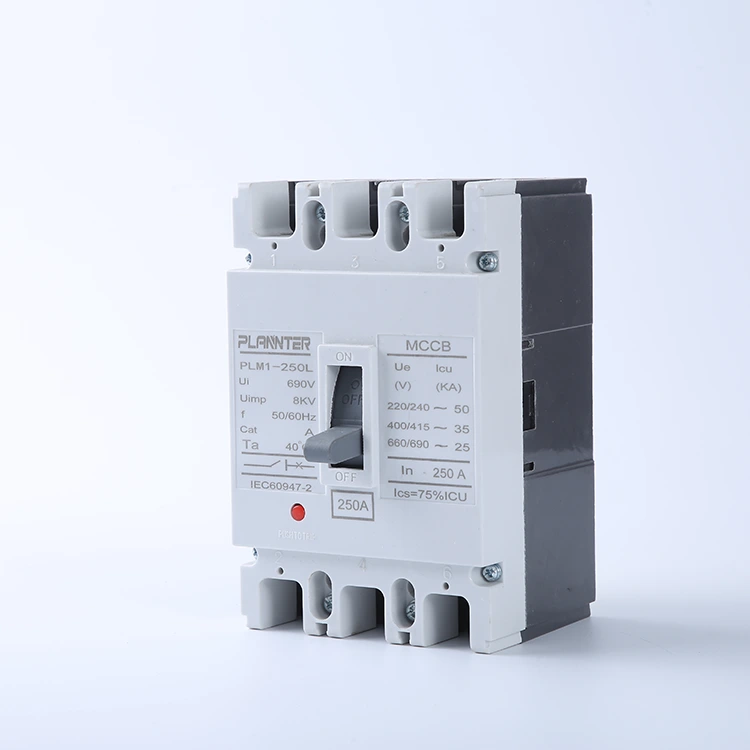

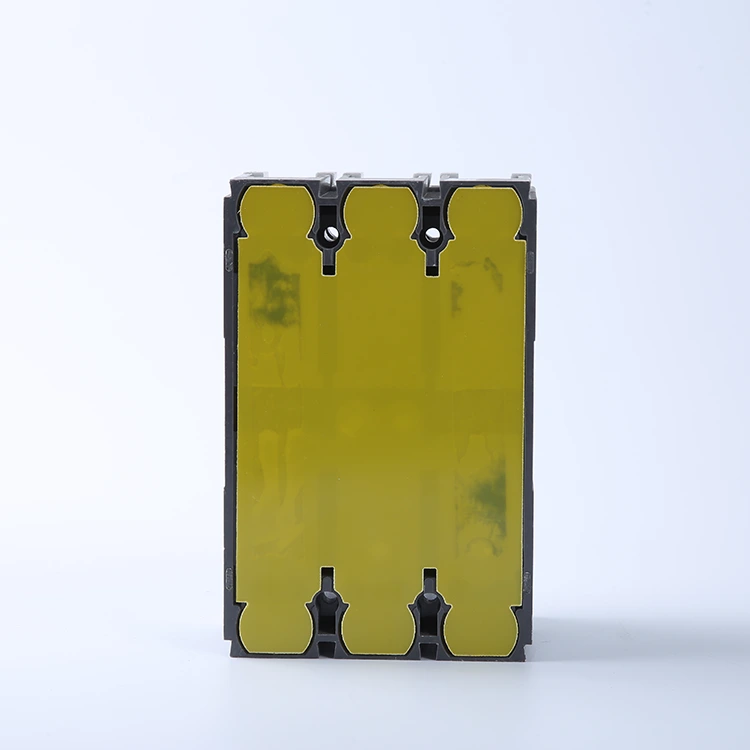

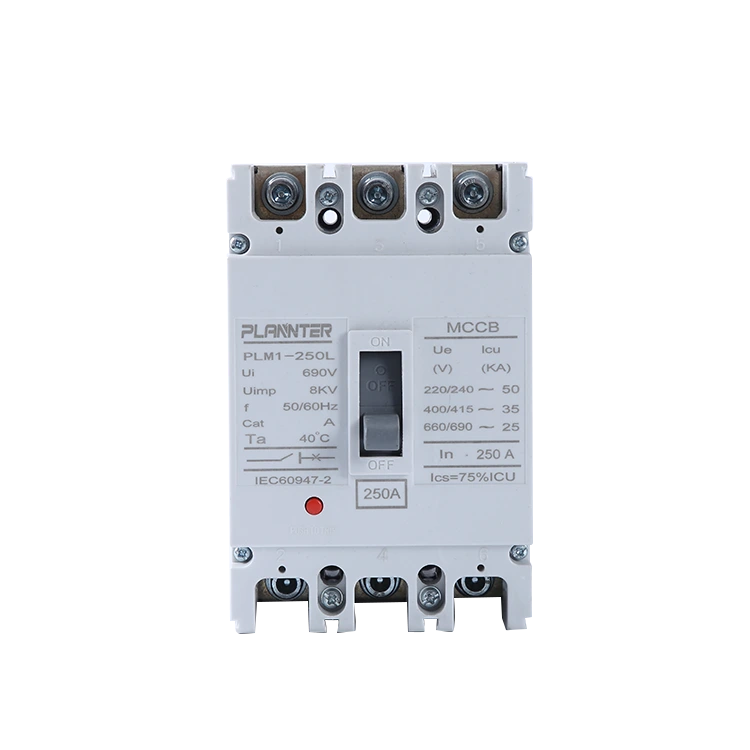

Întrerupător cu carcasă turnată de înaltă tensiune AC

UnÎntrerupător cu carcasă turnată de înaltă tensiune ACeste un dispozitiv robust de protecție a circuitelor conceput pentru a face față sarcinilor de curent ridicate și situațiilor extreme de scurtcircuit. Acesta servește drept „apărare finală” pentru sistemul dumneavoastră de alimentare, asigurând întrerupere chiar și în condiții severe de defecțiune.

Construite cu materiale rezistente la arc și la impact, aceste întrerupătoare oferă performanțe stabile dimensional, făcându-le nucleul fiabil din interiorul dulapurilor de control al puterii pentru operațiuni la scară largă.

Caracteristici și specificații cheie

Gama de tensiune

Tensiune nominală de funcționare:AC 400V/690V; Întrerupătorul cu carcasă turnată de înaltă tensiune AC este potrivit pentru aplicațiile de distribuție a energiei de înaltă tensiune de calitate industrială și acceptă sisteme trifazate, cu trei fire.

Performanta de izolare:Dispune de o tensiune de rezistență la frecvență de putere de 3000 V și o tensiune de rezistență la impuls de 8 kV, asigurând siguranța izolației în medii de înaltă tensiune.

Capacitate de rupere

Ultimate Short-Circuit BrCapacitate de eaking:Icu ajunge până la 65kA–100kA, permițând întreruperea rapidă a circuitului în timpul defecțiunilor extreme de scurtcircuit pentru a servi drept linie finală de apărare a sistemului.

Capacitatea de întrerupere a scurtcircuitului de serviciu:Ics ≥ 50kA, permițând dispozitivului să rămână operațional chiar și după mai multe întreruperi de defecțiune, reducând astfel costurile de întreținere.

Evaluări curente

Curent nominal:Acoperă o gamă de 250A–1600A, compatibil cu specificații standard, cum ar fi 250A, 400A, 630A, 800A, 1000A, 1250A și 1600A pentru a se adapta la diverse cerințe de sarcină.

Setări reglabile pentru călătorie:Dispune de un interval de declanșare termică de 80%–100% In și un domeniu de declanșare magnetic de 4–10 In, permițând protecție selectivă pentru a preveni declanșarea neplăcută.

Condiții de funcționare

Temperatura ambianta:-25°C până la +70°C, capabil să reziste la fluctuații extreme de temperatură în medii industriale.

Metoda de montare:Tip fix sau retras; suportă conexiuni orizontale/verticale și este compatibil cu dimensiunile standard de instalare a dulapului de distribuție.

Clasa de protectie:IP20 (pentru instalarea dulapului); carcasa este construită din materiale plastice tehnice rezistente la temperaturi ridicate, rezistente la impact și respectă standardul IEC 60947-2.

Diferențele cheie: întrerupătoare de joasă tensiune vs. de înaltă tensiune

Înțelegerea distincției dintre protecția de joasă tensiune (LV) și de înaltă tensiune (HV) este crucială pentru selectarea echipamentului potrivit pentru sistemul dumneavoastră de distribuție a energiei electrice. Iată cum se compară:

Întreruptoare de joasă tensiune (BT).

• Gama de tensiune:Evaluat de obicei pentru sisteme de până la **1000 V AC**. Evaluările comune includ 240V și 400V pentru uz rezidențial și comercial ușor.
• Aplicatii:Utilizat pe scară largă în tablouri de distribuție de uz casnic, clădiri comerciale mici și protecție finală a circuitelor (iluminat, prize).
• Dimensiune și complexitate:În general, compact (de exemplu, MCB) și mai simplu în design, concentrându-se pe protecția de bază la suprasarcină și scurtcircuit fără sisteme complexe de control al arcului.

Întreruptoare de înaltă tensiune (HV).

• Gama de tensiune:Proiectat pentru sisteme de tensiune medie până la înaltă, de multe ori de la **3,3 kV până la 72,5 kV** sau mai mult.
• Stingerea arcului:Deoarece tensiunea înaltă creează arcuri puternice, aceste întrerupătoare (cum ar fi noștriÎntrerupător cu carcasă turnată de înaltă tensiune AC) necesită tehnologii avansate de stingere a arcului, cum ar fi sticlele de vid, gazul SF6 sau rețelele specializate, pentru a întrerupe în siguranță curentul.
• Aplicatii:Esențial pentru instalațiile industriale grele, stațiile de generare a energiei, transformatoarele mari și alimentatoarele principale de distribuție, unde fiabilitatea este critică.
• Protecţie:Echipat adesea cu unități de declanșare electronice sofisticate pentru o coordonare selectivă precisă și capabilități de control de la distanță.

Care sunt tipurile de întreruptoare de înaltă tensiune?

Întreruptoarele de înaltă tensiune sunt clasificate în funcție de mediul pe care îl folosesc pentru a stinge arcul electric. Alegerea tipului potrivit este esențială pentru siguranța și eficiența sistemului.

Întrerupător în vid (VCB)

• Principiu:Utilizează un vid (presiune < 10⁻⁴ Pa) ca mediu de stingere a arcului și de izolare. Absența moleculelor de gaz face extrem de dificil ca un arc să se susțină singur.
• Caracteristici cheie:Dimensiune compactă, durată lungă de viață și funcționare fără întreținere. Sunt prietenoase cu mediul, deoarece nu folosesc gaz sau petrol.
• Aplicație:Dominantă în aplicațiile de comutație interioare de medie tensiune (până la 40,5 kV).

Întrerupător SF6

• Principiu:Utilizează gaz cu hexafluorură de sulf (SF6), care are o rezistență izolatoare de ~2,5 ori mai mare decât cea a aerului și capacitatea de stingere a arcului de ~100 ori mai bună decât aerul.
• Caracteristici cheie:Performanță excelentă în rețelele de transport de înaltă tensiune (HV) și de foarte înaltă tensiune (EHV). Sunt fiabile, dar necesită etanșare strictă pentru a preveni scurgerile de gaz.
• Aplicație:Utilizat pe scară largă în stații și linii de transmisie de înaltă tensiune în aer liber (peste 72,5 kV).

Disjunctor de circuit de explozie de aer

• Principiu:Utilizează o suflare de aer comprimat de înaltă presiune pentru a sufla arcul, răcindu-l și stingându-l rapid.
• Caracteristici cheie:Funcționare rapidă și sigură la foc (fără ulei). Cu toate acestea, sunt zgomotoase și necesită un sistem complex de compresor de aer.
• Aplicație:Folosit istoric pentru sisteme de foarte înaltă tensiune (EHV), deși înlocuit în mare parte de SF6 și VCB în rețelele moderne.

Unde se potrivește MCCB de înaltă tensiune AC?

În timp ce VCB-urile și întreruptoarele SF6 gestionează tensiunile la nivel de transmisie,MCCB de înaltă tensiune ACeste proiectat pentru distribuția industrială de medie tensiune (de exemplu, 690 V până la 3,6 kV). Acesta face puntea dintre întreruptoarele standard de joasă tensiune și aparatele de comutare masive de înaltă tensiune, oferind protecție robustă pentru mașinile grele și centrele de alimentare.

FAQ

Care este tensiunea nominală (Un)?

Tensiunea nominală de funcționare (Un) pentru sistemul nostruMCCB de înaltă tensiune ACde obicei variază până la **690 V AC**. Această clasificare asigură că întrerupătorul poate funcționa și izola în siguranță circuitele în medii industriale de înaltă tensiune, cum ar fi centrele mari de putere și mașinile grele.

Pot folosi un MCCB standard pentru partea primară a transformatorului?

Da, dar necesită o selecție atentă. Întrerupătorul trebuie să gestioneze curentul de pornire al transformatorului fără declanșări neplăcute. NoastreMCCB de înaltă tensiune ACSeria oferă setări reglabile de declanșare magnetică (de exemplu, de 4-10 ori In), permițându-vă să setați pragul suficient de mare pentru a tolera curenții de aprindere, oferind în același timp protecție la scurtcircuit.

Care este intervalul de curent tipic?

Întreruptoarele cu carcasă turnată de înaltă tensiune acoperă, în general, nevoile de amperaje mai mari în comparație cu întreruptoarele miniaturale standard. Gama noastră se întinde de obicei de la250A până la 2500A, făcându-le potrivite pentru alimentarea principală de distribuție și încărcături industriale mari.

Cum diferă de siguranțe?

• Resetabil:Spre deosebire de siguranțele care trebuie înlocuite după o defecțiune, un MCCB poate fi resetat după declanșare.
• Ajustabilitate:MCCB-urile permit setări de declanșare reglabile (termic și magnetic), oferind o coordonare precisă a protecției pe care siguranțele fixe nu o pot asigura.
• Comutare:Un MCCB poate servi ca comutator manual pentru a deconecta alimentarea pentru întreținere.

Ce se întâmplă dacă folosesc un întrerupător de curent alternativ pe un sistem de curent continuu?

Nu face asta.Întreruptoarele de curent alternativ se bazează pe curentul alternativ care traversează zero pentru a stinge arcul electric. Curentul DC nu trece de zero, ceea ce înseamnă că arcul nu se va stinge și poate provoca un incendiu sau o explozie. Trebuie să utilizați un întrerupător special pentru aplicații DC.

Cum înlocuiți în siguranță un MCCB de înaltă tensiune?

Siguranța este primordială. Urmați acești pași:

1. Dezactivați:Opriți sursa de alimentare din amonte și verificați tensiunea zero.
2. Blocare/etichetare:Aplicați dispozitive de blocare pentru a preveni realimentarea accidentală.
3. Deconecta:Scoateți cablurile de linie și de sarcină (și neutru, dacă este cazul).
4. Înlocui:Demontați vechea unitate și instalați-o pe cea nouăÎntrerupător cu carcasă turnată de înaltă tensiune AC, asigurându-vă că toate conexiunile sunt strânse conform specificațiilor producătorului.
