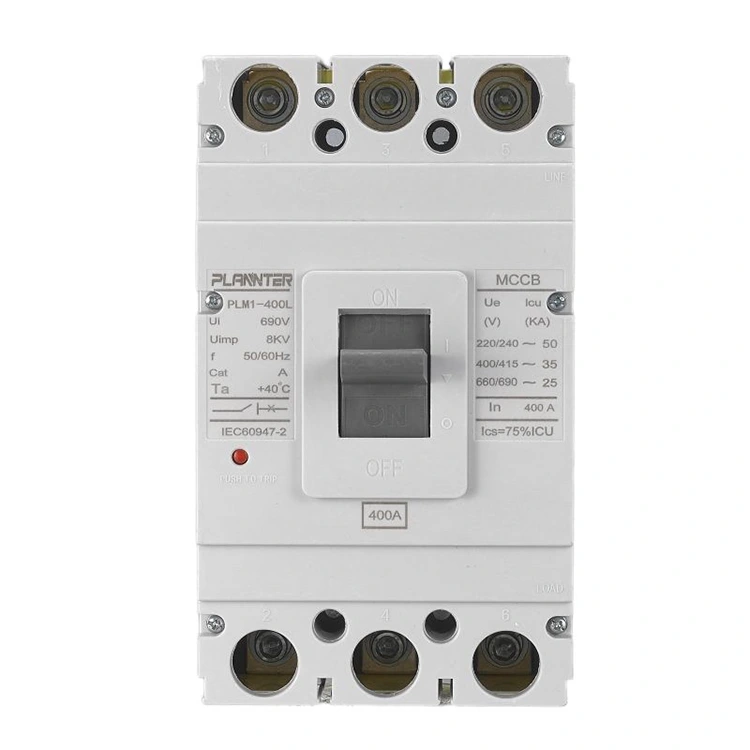

Întrerupător electric cu carcasă turnată de 400 A AC

Specificațiile tehnice ale MCCB electric 400A AC

• Curent nominal (in):400A
• Tensiune nominală de funcționare (Ue):AC 400V / 415V
• Tensiune nominală de izolație (Ui):Până la 800 V AC
• Frecvența nominală:50 / 60 Hz
• Număr de poli:3P / 4P opțional
• Capacitate de rupere (Icu):50kA – 65kA (IEC 60947-2)
• Capacitate nominală de întrerupere a serviciului (Ics):75% – 100% din Icu
• Tip unitate de călătorie:Termo-magnetic / electronic (opțional)
• Caracteristicile călătoriei:Protectie reglabila la suprasarcina si la scurtcircuit fixa/reglabila
• Durata de viata mecanica:≥ 10.000 de operații
• Durata de viata electrica:≥ 20.000 de operații
• Material de contact:Aliaj argint-oxid de staniu
• Metoda de instalare:Montaj fix
• Tip conexiune:Conexiune față/spate opțională
• Mecanism de operare:Funcționare manuală cu mecanism motorizat opțional
• Nivel de protecție:IP20 (mai înalt cu carcasă)
• Temperatura ambianta:-5°C până la +40°C
• Conformitatea standardelor:IEC 60947-2, ISO9001

Caracteristicile produsului:

√ Capacitatea de rupere atinge 65 kA

√ 400 A curent nominal de funcționare

√ Contacte din aliaj de argint cu impedanță scăzută

√ Sistem de legătură cu patru bare de mare viteză

√ Construcție compactă, instalare simplă

√ Trece verificarea strictă a rezistenței buclei

√ Fabricarea automată menține uniformitatea

√ Întreruperea imediată a scurtcircuitului

√ Protejarea sigură a circuitului din aval

√ Eficient din punct de vedere al costurilor, cu necesități reduse de întreținere

Avantajele cheie ale MCCB 400A AC

Manipulare cu curent ridicat:

• Evaluat la 400 A pentru a gestiona sarcini grele în sistemele electrice mari
• Sprijină funcționarea fiabilă a panourilor principale și a echipamentelor din aval

Setări reglabile pentru călătorie:

• Unitatea de declanșare termomagnetică permite reglarea fină pentru protecția la suprasarcină și scurtcircuit
• Optimizează protecția în funcție de tipul de încărcare și scenariul aplicației

Capacitate mare de rupere:

• Capacitate maximă de rupere (Icu) de 50–65 kA conform standardelor IEC 60947-2
• Întrerupe rapid curenții severi de defect pentru a proteja echipamentele și cablurile

Design compact:

• Soluție care economisește spațiu în comparație cu întreruptoarele tradiționale cu cadru
• Ușor de instalat și întreținut în panouri și unități de distribuție a energiei

Accesorii versatile:

• Contacte auxiliare opționale, declanșări în șunt și module de alarmă pentru integrarea sistemului
• Compatibil cu diverse configurații de control și monitorizare

Durabilitate și fiabilitate:

• Contacte din aliaj de oxid de argint-staniu cu ștanțare de precizie și sudare cu laser
• Durată de viață electrică care depășește 20.000 de cicluri și rezistență scăzută la contact sub 35 micro-ohmi
• Asamblarea și calibrarea avansată asigură forța de funcționare și performanță consistente

Siguranță sporită:

• Jugul magnetic din oțel siliconic de înaltă permeabilitate asigură un răspuns la declanșare la scurtcircuit sub 10 ms
• Inspecție 100% din fabrică cu șuruburi terminale calibrate la cuplu și verificarea rezistenței buclei
• Protecție fiabilă împotriva defecțiunilor electrice și siguranță sporită a personalului

FAQ

Care este principala aplicație a unui MCCB 400A?

• Întrerupătorul electric cu carcasă turnată AC de 400 A este utilizat în panourile principale de distribuție a energiei pentru sisteme industriale, comerciale și rezidențiale mari.
• Protejează circuitele de suprasarcini, scurtcircuite și curenți de defect.
• Asigură funcționarea fiabilă a echipamentelor din aval, cum ar fi motoarele, transformatoarele și aparatele mari.

Setarea declanșării 400A este reglabilă?

• Da, MCCB are o unitate de declanșare termomagnetică cu setări reglabile.
• Permite personalizarea în funcție de tipul de încărcare și cerințele de siguranță.
• Ajută la prevenirea declanșării neplăcute, menținând în același timp o protecție eficientă.

Care este diferența dintre MCCB-urile 3P și 4P 400A?

• 3P MCCB: Protejează circuitele trifazate, lăsând linia neutră neîntreruptă.
• 4P MCCB: Protejează circuitele trifazate plus linia neutră, oferind deconectare completă.
• Selecția depinde de cerințele sistemului și de standardele de siguranță.

Ce dimensiune de cablu ar trebui să folosesc pentru un MCCB de 400A?

• Dimensiunea cablului depinde de tipul de instalare, materialul de izolație și căderea de tensiune permisă.
• În mod obișnuit, MCCB-urile de 400 A sunt împerecheate cu cabluri de la 120 mm² la 185 mm² conductoare de cupru.
• Consultați Pugao Electric pentru recomandări precise bazate pe condițiile specifice ale proiectului.

Cât de des ar trebui testat un MCCB 400A?

• Se recomandă inspecția periodică, de obicei la fiecare 6-12 luni pentru sistemele critice.
• Testați funcționarea mecanică, răspunsul la declanșare și integritatea conexiunii.
• Asigură că întrerupătorul electric cu carcasă turnată de 400A AC menține o protecție fiabilă pe toată durata de viață.
