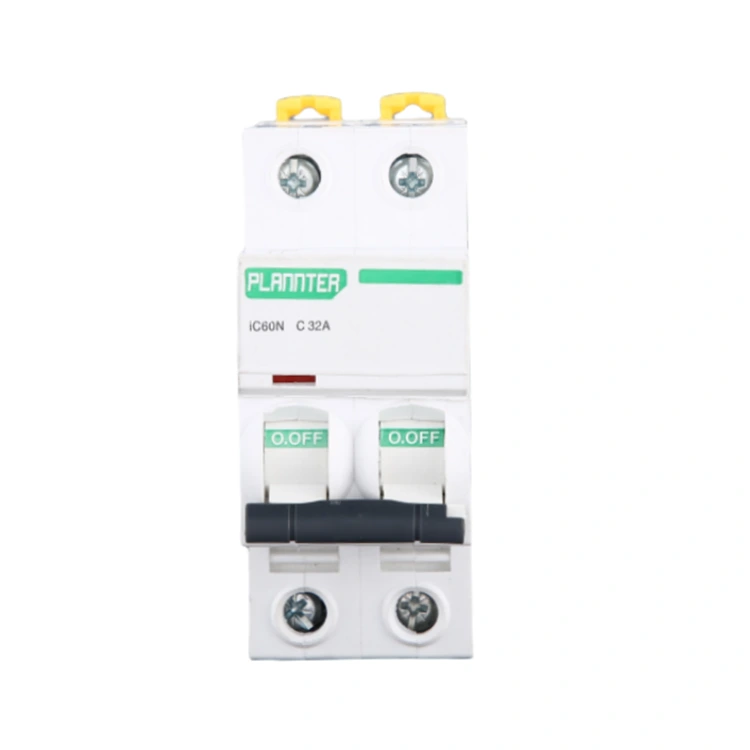

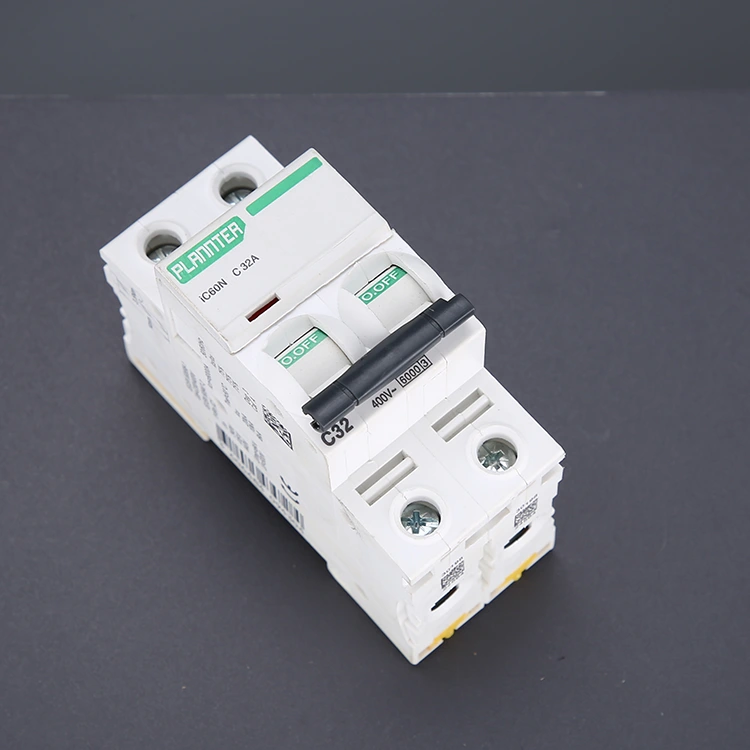

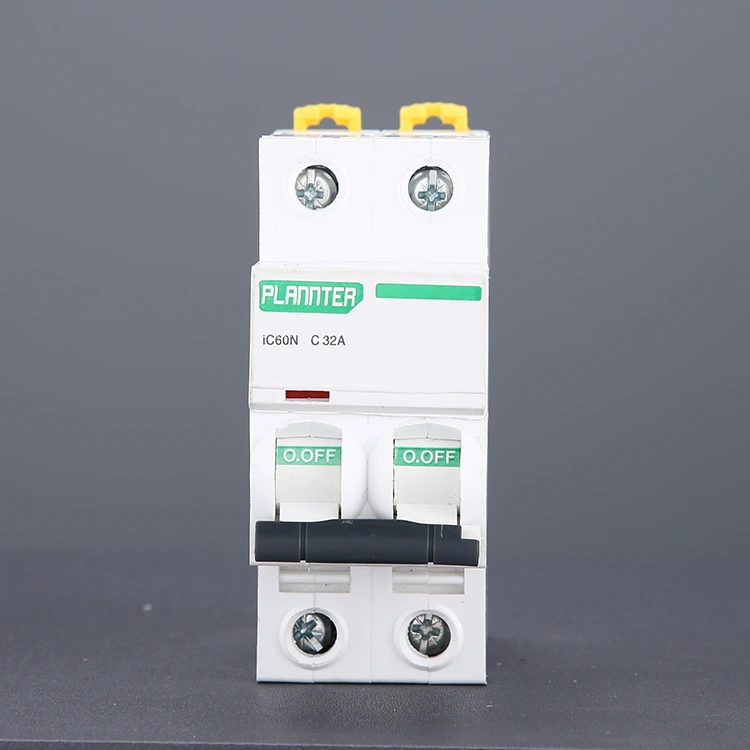

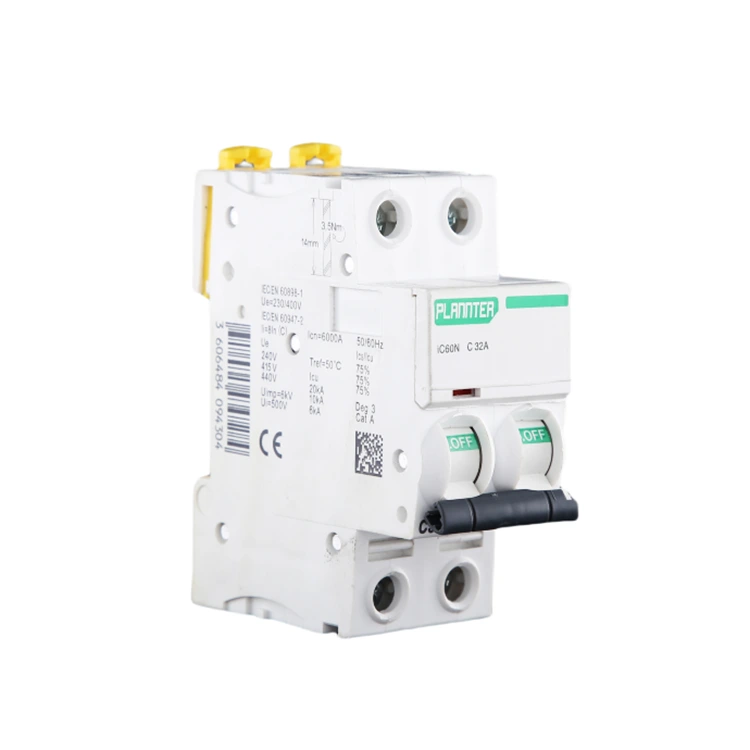

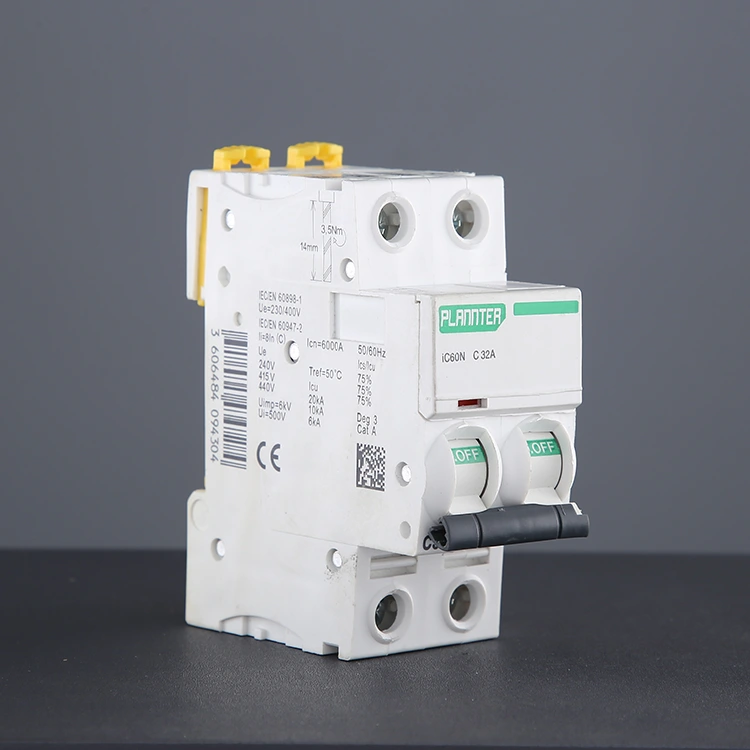

Întrerupător miniatural cu montare pe șină DIN

Spre deosebire de întrerupătorul unipolar (1P) care deconectează doar firul de incendiu, întrerupătorul de circuit miniatural cu montare pe șină DIN cu 2 poli va deconecta sincron firul de incendiu și firul zero la declanșare, evitând riscul de șoc electric din cauza electrificării firului zero, care este un factor de siguranță mai mare. Prin urmare, este potrivit în special pentru aplicațiile care necesită protecție completă împotriva căderii de curent, cum ar fi aparatele de aer condiționat de uz casnic, încălzitoarele de apă, întrerupătoarele principale de distribuție, echipamentele de putere mică și așa mai departe.

De ce este designul șinei DIN standardul industriei?

1. Modularitate și flexibilitate

La fel ca construirea cu blocuri, puteți monta mai multe întrerupătoare, dispozitive de curent rezidual, contactori sau relee unul lângă altul pe șină.

Dacă un circuit necesită o ramură suplimentară, trebuie pur și simplu să introduceți un întrerupător nou într-un spațiu disponibil de pe șină - fără a fi nevoie să înlocuiți întregul tablou de distribuție.

2. Eficiență excepțională a instalării

Pentru electricieni, instalarea unui întrerupător miniatural montat pe șină DIN durează doar câteva secunde. Comparativ cu metodele tradiționale de fixare cu șuruburi, timpul de instalare este redus cu peste 80%.

3. Standardizare și interschimbabilitate

Prin aderarea la standardul IEC 60898, întreruptoarele PUGAO sunt pe deplin dimensionale compatibile cu mărci precum ABB, Schneider Electric și Siemens. Dacă trebuie să înlocuiți echipamentele existente, produsele noastre servesc ca înlocuiri directe.

4. Disiparea căldurii și întreținere

Montarea pe șină suspendă întreruptoarele, creând un spațiu de circulație a aerului în spatele lor, care facilitează disiparea eficientă a căldurii.

Pentru întreținere, trebuie pur și simplu să scoateți dispozitivul specific de pe șină, eliminând nevoia de a demonta întreaga carcasă a dulapului.

Montarea pe șină DIN vs. Montarea fixă: care este diferența?

Scenarii pentru selectarea montării pe șină: Montarea pe șină este alegerea preferată pentru peste 90% dintre aplicațiile întreruptoarelor.

● Cutii de distributie sau dulapuri standard

● Situații care necesită instalare în loturi (proiecte de inginerie)

● Instanțe în care poate fi necesară întreținerea sau extinderea viitoare

● Sistemele de distribuție a energiei rezidențiale, comerciale și cele mai industriale

Funcţie

Protectie la suprasarcina: Când curentul de sarcină depășește valoarea nominală pentru o lungă perioadă de timp, bimetalul din interiorul MCB este îndoit de căldură, declanșând mecanismul mecanic să acționeze și să oprească circuitul, prevenind supraîncălzirea liniei și provocarea incendiului.

Protecție la scurtcircuit: Când apare un scurtcircuit în linie și curentul crește instantaneu, percutorul electromagnetic generează rapid o forță magnetică puternică și împinge mecanismul de legătură pentru a deconecta contactele, realizând declanșarea în milisecunde.

Izolare completă: În timpul întreținerii sau reviziei, operarea manuală a întreruptorului poate deconecta simultan linia de incendiu și linia zero, asigurându-se că echipamentul nu este electrificat și salvând siguranța operatorilor.

Monitorizare dublă: Acest întrerupător miniatural cu montare pe șină DIN poate monitoriza starea curentă a liniei de incendiu și a liniei zero în timp real și poate executa acțiunea de protecție imediat după ce există o anomalie în oricare dintre linii.

Cum se instalează corect un întrerupător de circuit montat pe șină DIN?

Inclus cu livrarea produsului, PUGAO oferă un ghid cuprinzător de instalare și întreținere; în cazul în care întâmpinați probleme, vă rugăm să nu ezitați să contactați echipa noastră de asistență tehnică post-vânzare. Deoarece designul șinei DIN simplifică procesul de instalare, putem oferi și recomandări bazate pe practicile standard de instalare.

Pasul 1: Deconectați sursa de alimentare

Înainte de a efectua orice operațiune, este imperativ să întrerupeți alimentarea principală a cutiei de distribuție. Utilizați un multimetru sau un tester de tensiune pentru a verifica bornele de intrare; continuați cu lucrul numai după ce ați confirmat că nu există tensiune. Vă recomandăm să purtați mănuși izolate și ochelari de protecție.

Pasul 2: Inspectați mediul de instalare

Verificați dacă o șină DIN standard de 35 mm este instalată în cutia de distribuție. Asigurați-vă că există suficient spațiu liber pentru a facilita disiparea căldurii și întreținerea ulterioară și confirmați că șina este fixată bine, fără nicio slăbire.

Pasul 3: Montați întrerupătorul pe șină

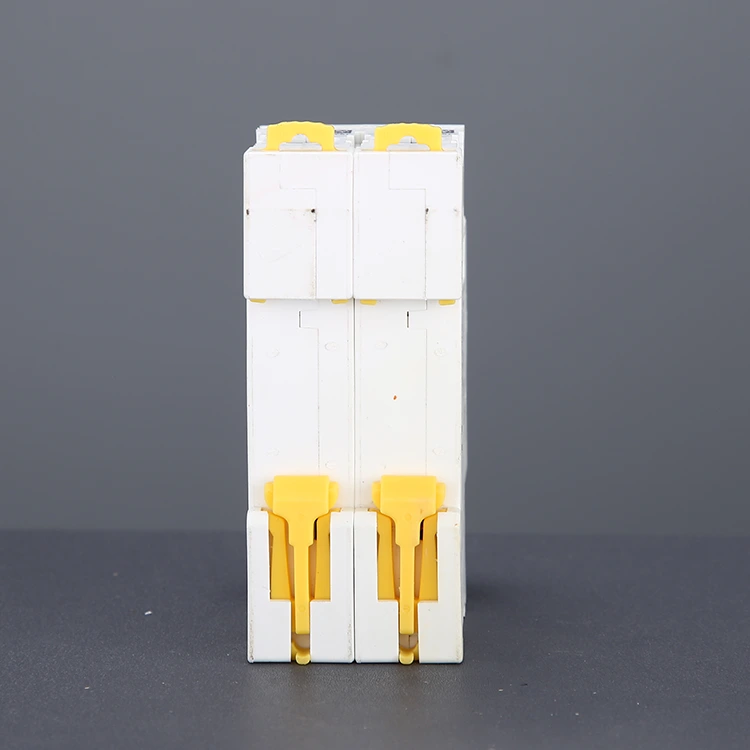

Aliniați clema superioară a întreruptorului cu șina DIN, apoi apăsați în jos până când clema de jos se blochează automat în poziție. Dispozitivul trebuie să fie fixat în siguranță și să nu prezinte nicio clătinare.

Designul modular permite instalarea una lângă alta a mai multor întreruptoare.

Pasul 4: Conectați liniile de alimentare și de încărcare

Configurația standard de cablare implică conectarea puterii de intrare la bornele superioare și a ieșirii de sarcină la bornele inferioare. Utilizați fire care îndeplinesc curentul nominal specificat (de exemplu, pentru un întrerupător de 32 A, se recomandă o secțiune transversală a firului de ≥4 mm²). Strângeți ferm șuruburile terminalelor pentru a preveni conexiunile slăbite sau supraîncălzirea.

Pasul 5: Verificați starea cablajului și instalării

Confirmați că toate conexiunile cablajului sunt sigure și că nu sunt expuse cabluri goale. Verificați polaritatea și secvența fazelor - acest lucru este deosebit de critic pentru sistemele trifazate. Asigurați-vă că întrerupătorul este în poziția „OPRIT” (deconectat).

Pasul 6: Testarea la pornire

După restabilirea alimentării principale, comutați întrerupătorul în poziția „ON” pentru a verifica funcționarea corectă. Verificați dacă există zgomote anormale, semne de supraîncălzire sau declanșări neașteptate.
