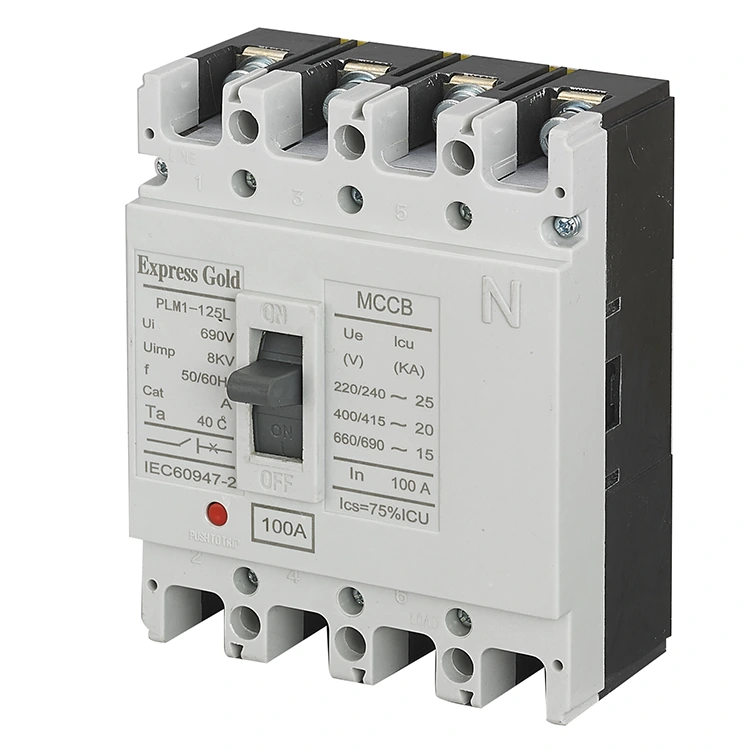

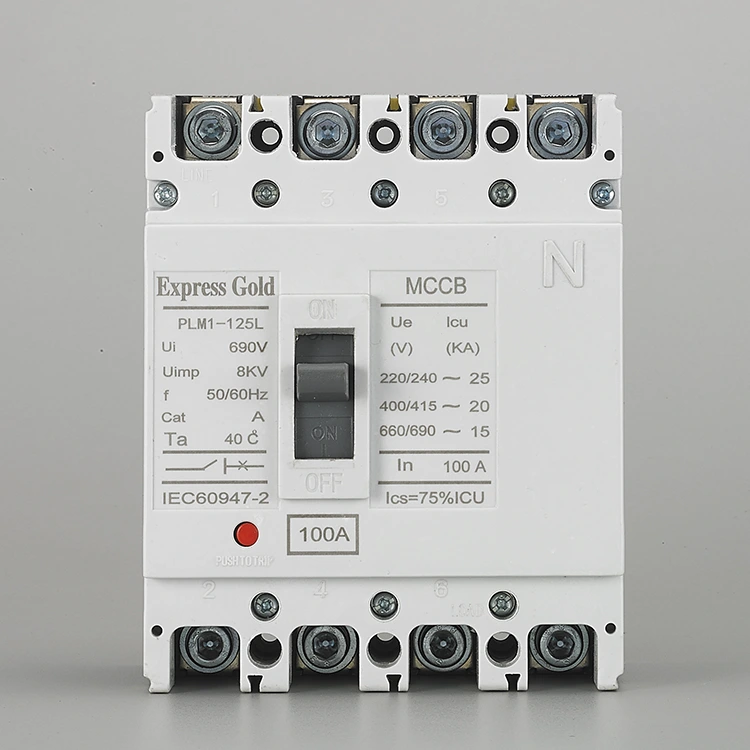

Unitate de declanșare electronică 4P

Aici, la Pugao (Plannter Electric), credința noastră de bază este că siguranța electrică nu ar trebui să fie un lux - este baza unei vieți sigure și confortabile. Luați în considerare unitatea noastră de declanșare electronică 100A, 4P: folosim plastic termorigid de înaltă calitate pentru carcasă, care este turnat prin injecție la căldură și presiune ridicată. Acest proces avansat de fabricație oferă o stabilitate dimensională remarcabilă, o rezistență sporită a izolației și o rezistență constantă la arc, oferindu-vă încredere în infrastructura dumneavoastră electrică. Ai întrebări? Simțiți-vă liber să contactați! Suntem încântați să vorbim și să colaborăm pentru a vă asigura siguranța electrică.

Trimite o anchetă

Descriere produs

TheUnitate de declanșare electronică 4Peste un modul avansat de protecție utilizat în întrerupătoarele cu carcasă turnată (MCCB), concepute pentru a monitoriza și controla toți cei patru conductori dintr-un sistem trifazat cu patru fire (L1, L2, L3 și neutru). Spre deosebire de sistemele tradiționale cu trei poli, acesta asigură izolarea și protecția completă, făcându-l o soluție critică pentru distribuția electrică modernă, unde siguranța și calitatea energiei sunt esențiale.

Controlează și protejează conductoarele de fază și neutru simultan
Oferă o detectare inteligentă și precisă a defecțiunilor
Îmbunătățește siguranța sistemului în medii electrice complexe

4P Electronic Trip Unit

Specificația produsului

Tip	Curent nominal (A)	Numărul de pol	Tensiune nominală de izolație (V)	Tensiune nominală de funcționare (V)	Capacitate maximă de întrerupere a scurtcircuitului (KA)	Deservește capacitatea de întrerupere a scurtcircuitului (KA)	Categoria de utilizare
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100.125.160.180.200.000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Caracteristici și beneficii cheie

Protecție neutră

Oferă monitorizarea și protecția directă a conductorului neutru
Previne suprasarcina neutră cauzată de curenții armonici de la sarcini neliniare
Se asigură că toți polii, inclusiv neutru, sunt deconectați în timpul defecțiunilor
Abordează lacunele de siguranță găsite în întreruptoarele tradiționale cu trei poli

Protectie reglabila

Echipat cu setări electronice de declanșare pentru control precis al protecției
Parametrii de suprasarcină, scurtcircuit și protecție instantanee ai unităților de declanșare electronice 4P sunt complet ajustabili
Îmbunătățește selectivitatea și coordonarea în cadrul sistemului de distribuție
Reduce declanșările inutile și îmbunătățește timpul de funcționare a sistemului

Funcționalități avansate

Asigură izolarea completă a circuitului, prevenind riscurile de backfeeding
Îmbunătățește siguranța în timpul operațiunilor de întreținere și service
Menține integritatea neutră în scenariile de transfer de putere
Acceptă comutarea sigură între rețea și puterea generatorului

Contorizare și comunicare

Acceptă monitorizarea în timp real a curentului pe toți cei patru poli
Interfețe de comunicare opționale pentru integrarea sistemului
Permite diagnosticarea bazată pe date și întreținerea predictivă
Îmbunătățește vizibilitatea și controlul infrastructurii electrice

Aplicații

Întrerupător principal în construcții și panouri de distribuție industriale
Sisteme de comutare automată de transfer (ATS) care utilizează unități de declanșare electronice 4P pentru comutarea sigură a puterii.
Sisteme trifazate cu patru fire care necesită izolare completă
Instalații comerciale și industriale cu sarcini sensibile sau neliniare
Medii critice în care puterea continuă și siguranța sunt esențiale

FAQ

Ce este 4P4D vs. 4P3D?

4P4D (Detecție cu patru poli patru):Toți cei patru conductori (L1, L2, L3, N) sunt complet monitorizați și protejați
4P3D (Detecție cu patru poli trei):Doar conductoarele trei faze sunt monitorizate, în timp ce neutrul este comutat, dar nu este protejat activ
4P4D oferă o siguranță mai mare prin includerea detectării și protecției curentului neutru
TheUnitate de declanșare electronică 4Pcu 4P4D este recomandat pentru sistemele cu sarcini armonice sau echipamente sensibile

Protecția neutră poate fi ajustată?

Da, setările de protecție neutră sunt de obicei ajustabile în declanșatoarele avansate
Utilizatorii pot configura niveluri de protecție a curentului neutru (de exemplu, 50%, 100% sau dezactivat)
Reglarea ajută la potrivirea cerințelor sistemului și a caracteristicilor de sarcină
Îmbunătățește flexibilitatea în aplicații cu condiții variabile de curent neutru

Care este scopul protecției neutre?

Previne supraîncălzirea și deteriorarea cauzată de curentul neutru excesiv
Abordează distorsiunea armonică de la sarcini neliniare (de exemplu, UPS, iluminare cu LED, echipamente IT)
Asigură funcționarea în siguranță în sistemele trifazate cu patru fire
TheUnitate de declanșare electronică 4Pasigura protectie completa prin monitorizarea atat a conductorilor de faza cat si a celui neutru

Cum testați unitatea de deplasare?

Utilizați butonul de testare încorporat (dacă este disponibil) pentru verificări funcționale
Aplicați testarea injecției de curent secundar pentru verificarea precisă a calibrării
Confirmați răspunsul la declanșare în condiții simulate de suprasarcină sau defecțiune
Testarea regulată asigură fiabilitatea și conformitatea cu standardele de întreținere

Ce înseamnă dacă o lampă de stare este aprinsă?

Indicator de alimentare:Unitatea de declanșare este alimentată și funcționează normal
Indicator de alarma:Condiții de avertizare, cum ar fi supraîncărcare sau semnal înainte de călătorie
Indicator de călătorie:Întrerupătorul s-a declanșat din cauza unei defecțiuni
Afișarea codului de eroare (dacă este disponibil):Oferă diagnostice detaliate ale erorilor
Lămpile de stare ajută operatorii să identifice rapid condițiile sistemului și să ia măsuri
