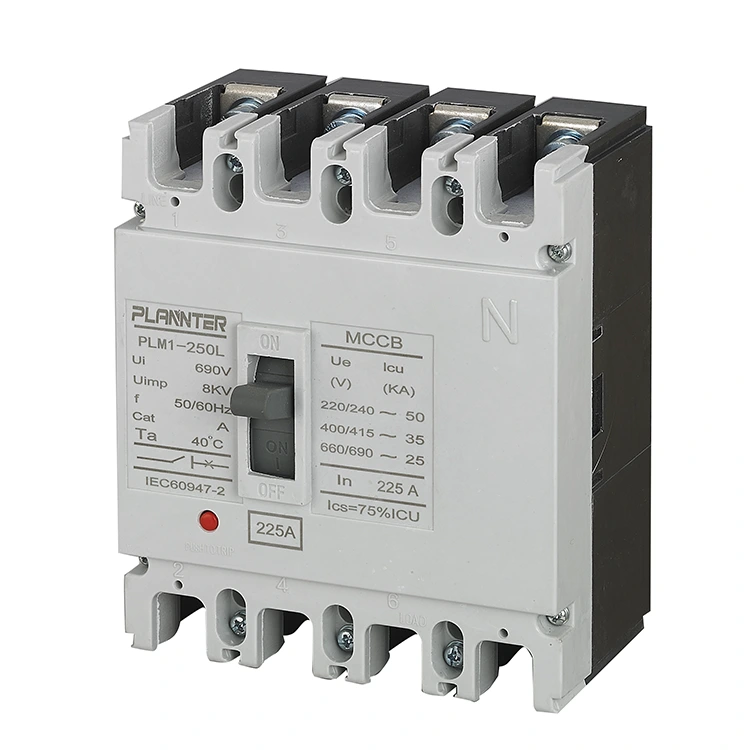

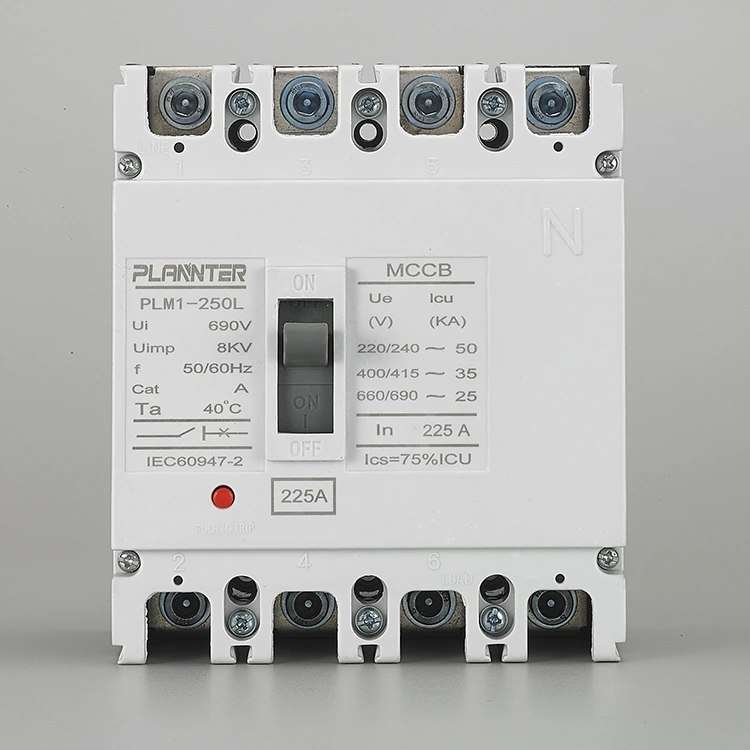

Întrerupător cu carcasă turnată cu 4 poli 225A

Ce este un întrerupător de circuit cu carcasă turnată cu 4 poli 225A?

TheÎntrerupător cu carcasă turnată cu 4 poli 225Aeste un dispozitiv de protecție electrică specializat conceput pentru a proteja circuitele trifazate cu linie neutră (L1, L2, L3, N). Evaluat pentru 225 de amperi, servește ca o componentă de bază pentru distribuția intermediară a puterii, protejând echipamentele din aval de suprasarcini și scurtcircuite, asigurând în același timp izolarea totală a sistemului.

Cum funcționează, funcționează și depanează

Mecanismul Operațional

Unitatea dispune de un mecanism de operare manual clar, receptiv, cu feedback tactil distinct. Pozițiile mânerului sunt marcate în mod explicit:

• PE:Circuitul este închis și alimentat.
• OFF:Circuitul este deschis și dezactivat.
• DECLICAT:Poziția intermediară care indică o defecțiune.

Principiul de lucru

Întrerupătorul de circuit cu carcasă turnată cu 4 poli 225A utilizează o unitate de declanșare termomagnetică pentru protecție cu două straturi:

• Protecție termică (suprasarcină):Utilizează un element bimetalic pentru a asigura declanșarea în timp invers. Cu cât curentul de suprasarcină este mai mare, cu atât deplasarea este mai rapidă.
• Protecție magnetică (scurtcircuit):Oferă un răspuns instantaneu la curenți de defect de mare magnitudine (până la zeci de kA) imediat.

Punere în funcțiune și accesorii

Seria oferă o extindere puternică pentru nevoi specifice aplicației. Punerea în funcțiune implică instalarea suplimentelor necesare în sloturile desemnate:

• Contacte auxiliare:Pentru semnalizarea de la distanță a stării întreruptorului.
• Eliberare șunt:Permite declanșarea/deschiderea de la distanță a întreruptorului.
• Eliberare la subtensiune:Declanșează automat întrerupătorul dacă tensiunea scade sub un nivel de siguranță.
• Modul RCD:Adaugă protecție împotriva scurgerilor la pământ pentru o siguranță completă.

Caracteristici și specificații tehnice cheie

Capacitate

Curent nominal de225A, potrivit pentru sarcini de distribuție intermediare.

Polonii

4 poli (4P):Protejează trei faze plus neutru, asigurând izolarea completă a circuitului.

Voltaj

Proiectat pentru rețelele standard de distribuție AC (de obicei 400V/690V AC).

Unitatea de deplasare

StandardTermo-Magneticunitate cu setari reglabile sau fixe in functie de varianta de model.

Evaluări de întrerupere

Capacitate mare de rupere în scurtcircuit (Icu) capabilă să manipuleze în siguranță zeci de kiloamperi.

Montare

Utilizează sigurconexiuni cu șuruburi, asigurând o interfață electrică fiabilă pentru aplicații cu curent ridicat.

Constructii

Carcasă turnată robustă, rezistentă la impact și stabilă dimensional.

Asigurarea calității și livrarea

La Pugao Electric, principiul nostru este „prevenirea defectelor să treacă la etapa următoare”.

• Inspecție 100%:Fiecare unitate este supusă testelor mecanice, electrice și de mediu înainte de expediere.
• Ambalare pentru export:Întrerupătorul de circuit cu carcasă turnată cu 4 poli 225A este securizat pentru a rezista la manevrare pe distanțe lungi.
• Livrare rapida:Modelele obișnuite sunt adesea disponibile din inventar, în timp ce comenzile personalizate urmează o cronologie de producție confirmată.

<

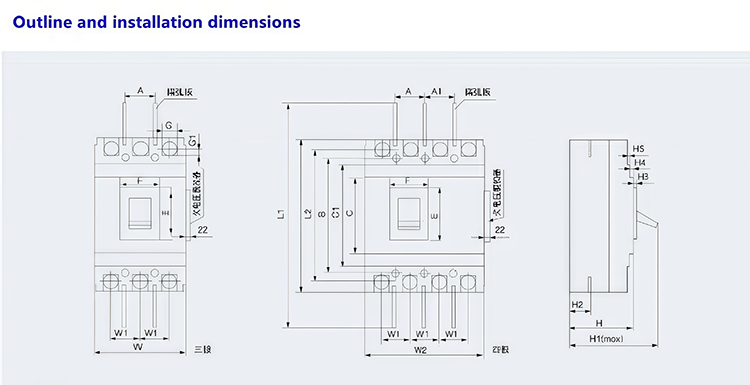

Specificația produsului

FAQ

De ce să folosiți un poli cu 4 poli în loc de unul cu trei poli?

Un întrerupător cu 4 poli deconectează toate cele trei fazeşiconductorul neutru simultan. Acest lucru este esențial pentru:

• Siguranţă:Asigură izolarea totală a circuitului pentru personalul de întreținere.
• Sisteme de alimentare de rezervă:Necesar pentru comutatoarele de transfer (ATS) pentru a preveni buclele de la neutru la pământ atunci când comutați între alimentarea publică și cea a generatorului.
• Atenuare armonică:Protejează împotriva curenților neutri cauzați de sarcini neliniare (cum ar fi VFD-urile și computerele).

Care este tensiunea nominală?

TheÎntrerupător cu carcasă turnată cu 4 poli 225Aeste de obicei evaluat pentru tensiuni standard de distribuție industrială, care acceptă în mod obișnuit400V până la 690V ACsisteme. Vă rugăm să consultați plăcuța de identificare specifică de pe unitate pentru tensiunea nominală exactă de funcționare (Ue) și tensiunea de izolație (Ui).

Care este tipul de unitate de călătorie?

Modelele standard utilizează aUnitate de declanșare termo-magnetică:

• Termic:Oferă protecție în timp invers împotriva supraîncărcărilor cu ajutorul unei benzi bimetalice.
• Magnetic:Oferă protecție instantanee împotriva scurtcircuitelor.

Notă: Declanșatoarele electronice pot fi disponibile pentru setări mai precise.

Care este capacitatea de rupere?

Capacitatea de întrerupere (Icu) variază în funcție de varianta specifică de model, dar este proiectată pentru a gestiona curenți de defect semnificativi tipici distribuției intermediare. TheÎntrerupător cu carcasă turnată cu 4 poli 225Aoferă în general o capacitate de rupere variind de la25kA până la 85kA(la 400V), asigurându-se că poate întrerupe în siguranță scurtcircuite fără deteriorare.
