Întrerupător de carcasă turnat AC 690V

Ce este un întrerupător de carcasă turnat AC 690V?

UnÎntrerupător de carcasă turnat AC 690Veste un dispozitiv de protecție de înaltă tensiune conceput pentru a proteja circuitele electrice de suprasarcini, scurtcircuite și defecțiuni. Spre deosebire de întreruptoarele standard de 400 V, această unitate este proiectată pentru a gestiona niveluri mai mari de tensiune, făcând-o ideală pentru reducerea dimensiunilor cablurilor și îmbunătățirea eficienței energetice în aplicațiile industriale grele și comerciale mari.

Specificația produsului

Caracteristici cheie și specificații tehnice

Tensiune și capacitate

• Tensiune nominală:690V AC (50/60Hz).
• Curent de scurtă durată (Icw):Evaluat la 85 kA/1s până la 100 kA/1s, asigurând că unitatea rămâne intactă în timpul vârfurilor de scurtcircuit.
• Capacitatea de întrerupere a serviciului (Ics):75% până la 100% din Icu, permițând întrerupătorul să revină la funcționare fără întreținere după eliminarea unei defecțiuni.

Evaluări curente

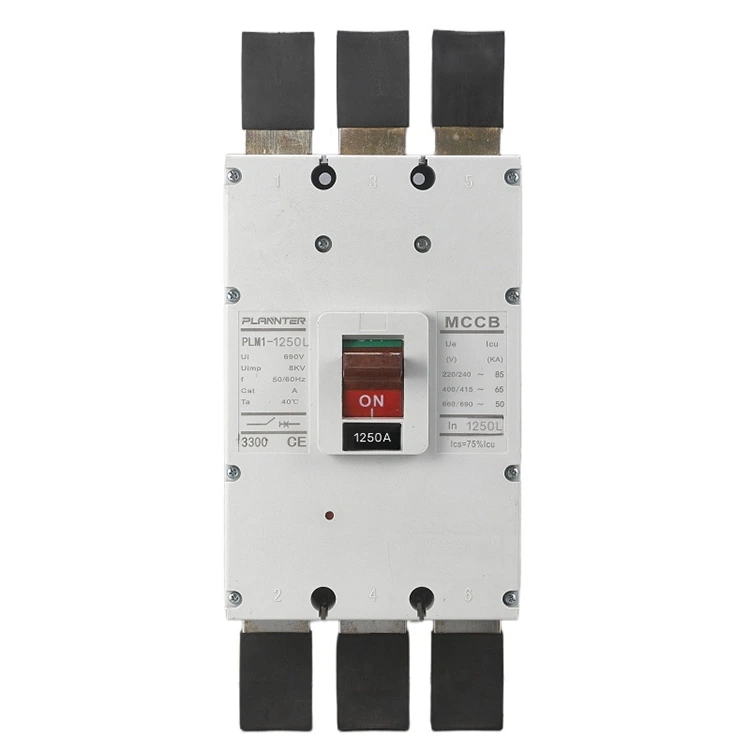

Disponibil în diferite dimensiuni ale cadrului, inclusiv modele cu curent ridicat până la1250A, potrivit pentru alimentatoarele principale de distribuție.

Unități de deplasare

Echipat cu unități de declanșare inteligente care oferă protecție în etape:

• Întârziere îndelungată:Pentru protecție la suprasarcină (declanșare în timp invers).
• Întârziere scurtă:Pentru coordonarea selectivă în timpul scurtcircuitelor parțiale.
• Funcționare instantanee:Pentru întreruperi critice de scurtcircuit (15 ms–30 ms timp total de întrerupere).

Standarde

Complet în conformitate cu standardele IEC 60947-2 și GB, asigurând compatibilitate și siguranță la nivel global.

Avantaje cheie

De ce să ne alegemÎntrerupător de carcasă turnat AC 690V?

• Stabilitate superioară:Evaluarea Icw ridicată garantează stabilitate dinamică și termică împotriva scurtcircuitelor bruște.
• Putere neîntreruptă:Capacitatea ridicată a Ics înseamnă că întrerupătorul poate face față defecțiunilor maxime și poate continua să lucreze, minimizând timpul de nefuncționare.
• Protectie selectiva:Setările precise de declanșare asigură izolarea numai a circuitului defect, menținând linia principală sub tensiune.

Aplicații

Întreruptoarele noastre sunt esențiale pentru distribuția centrală a energiei în medii solicitante:

• Industria grea:Uzini chimice, fabrici de oțel și unități de producție de automobile.
• Infrastructură critică:Camerele centrale de alimentare în spitalele importante și terminalele aeroportuare.
• Clădiri mari:Protejarea încăperilor sensibile de echipamente și distribuirea energiei către întreg aripile clădirii.

De ce să alegeți Pugao Electric?

Ca profesionistProducătorînChina, credem că echipamentul avansat este fundamentul calității.

• Fabricare inteligentă:Folosim mașini de bobinat automate și sisteme de turnare prin injecție de precizie controlate de computer.
• Calitate constantă:Șuruburile cu cheie sunt strânse cu unelte calibrate și fiecare unitate este testată pentru cursa, presiunea de contact și funcționarea la sarcină maximă.
• Livrare rapida:Liniile noastre eficiente de producție ne permit să livrăm comenzile rapid, fără a compromite performanța.

FAQ

Care este capacitatea de rupere a unui MCCB de 690 V AC?

Unitățile noastre au de obicei o capacitate de întrerupere finală (Icu) de până la 100 kA și o capacitate de întrerupere de serviciu (Ics) de 75-100% din Icu.

Ce valori nominale de curent sunt disponibile pentru MCCB-urile de 690 V?

Oferim o gamă largă de valori nominale, de obicei de la 100A până la 1250A sau 1600A, în funcție de dimensiunea cadrului.

Care sunt tipurile comune de călătorie?

Tipurile comune includ termomagnetice (TM) pentru uz general și electronice (pe bază de microprocesor) pentru protecție și comunicare precisă.

Întreruptoarele de 690 V sunt potrivite pentru DC?

În general, nu. Întreruptoarele de curent alternativ se bazează pe trecerea curentului cu zero pentru a stinge arcurile. Sistemele de curent continuu necesită întrerupătoare de curent continuu specifice, cu excepția cazului în care întrerupătorul de curent alternativ este redus și certificat în mod explicit pentru utilizare în curent continuu.

Unde sunt folosite MCCB-urile de 690 V?

Ele sunt utilizate în distribuția industrială grea, energie regenerabilă (solar/eoliană) și facilități comerciale mari pentru a reduce costurile prin cablu și pentru a îmbunătăți eficiența.

Care este diferența dintre un MCCB de 400V și 690V?

Un MCCB de 690 V are o rezistență mai mare de izolație și capacități de stingere a arcului pentru a gestiona în siguranță stresul de tensiune mai mare.

Ce înseamnă 3 poli și 4 poli?

Întreruptoarele cu 3 poli protejează trei faze (L1, L2, L3). Întreruptoarele cu 4 poli protejează trei faze plus conductorul neutru (N).
