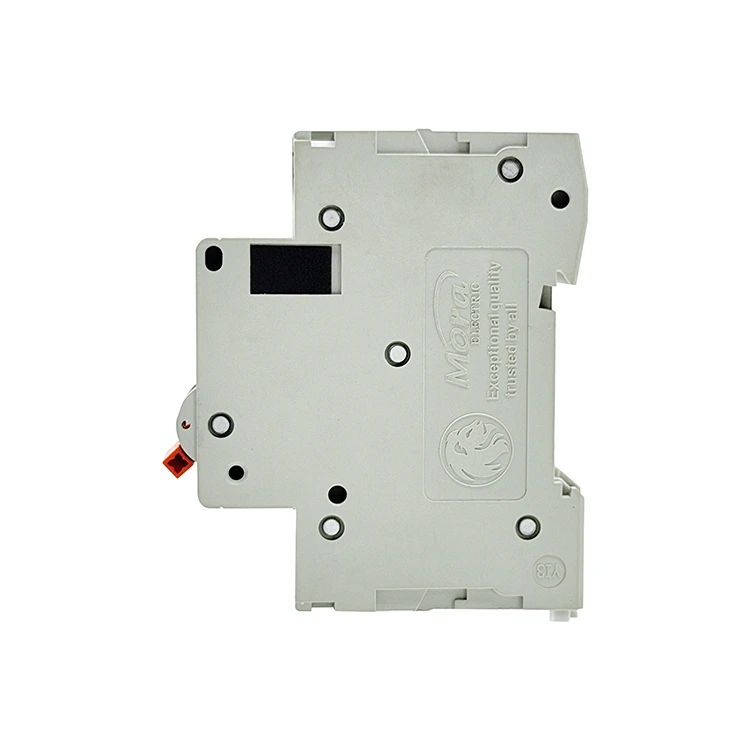

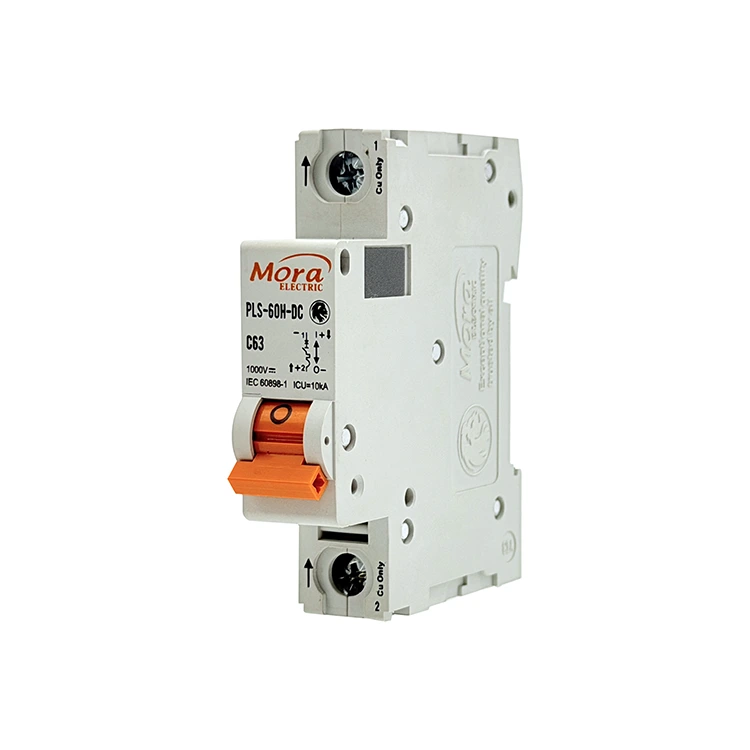

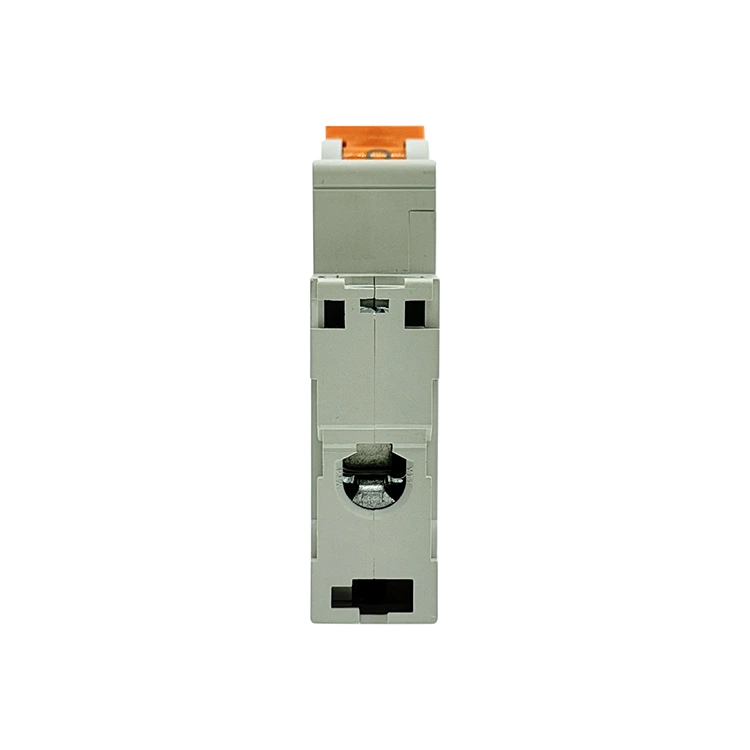

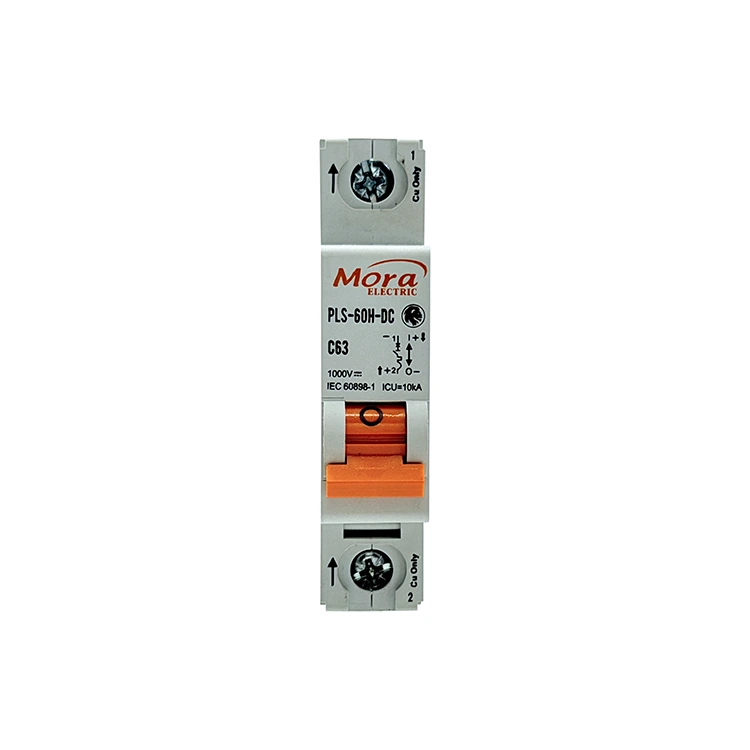

C65 Întrerupător DC 1 pol

PUGAO (marca: Mora) operează ca o fabrică specializată de întreruptoare de circuit CC C65 cu 1 poli în China, furnizând întrerupătoare unipolare de rezistență grea concepute special pentru aplicații CC; întrerupătorul nostru termomagnetic 1P dispune de un sistem de stingere a arcului cu magnet permanent pentru a elimina arderea contactelor în șirurile solare și rețelele de telecomunicații.

Definiție tehnică și aplicații practice

Întrerupătorul de circuit CC cu 1 poli C65 este un întrerupător mecanic conceput pentru a proteja buclele electrice de curent continuu monofazate. Spre deosebire de liniile de curent alternativ (AC), unei bucle de curent continuu îi lipsește un punct natural de trecere cu zero. Când contactele se deschid sub sarcină, arcul electric rezultat este continuu și foarte stabil.

Întrerupătorul nostru unipolar izolează șina pozitivă a unui circuit de curent continuu, folosind forța mecanică țintită și accelerația magnetică pentru a întrerupe defecțiunile înainte ca acestea să provoace daune termice la nivelul întregului sistem.

Sisteme solare fotovoltaice

În rețelele solare rezidențiale și comerciale, șirurile de panouri individuale produc tensiuni continue continue. Acest întrerupător este instalat în cutiile de combinare la nivelul de ieșire (de la 12V la 250V DC). Izolează șirurile individuale, prevenind răspândirea defecțiunilor de curent invers sau scurtcircuiturilor de cablare în rețeaua solară.

Centre de date pentru telecomunicații și sisteme UPS

Hardware-ul modern de comunicații funcționează pe sisteme de rezervă cu baterii de la 48V până la 110V DC. Întrerupătorul de circuit CC cu 1 poli C65 oferă protecție țintită pentru rafturile de echipamente individuale, izolând defecțiunile localizate ale componentelor fără a întrerupe alimentarea la sistemele de rețea adiacente.

Automatizare industrială

Buclele de control CC industriale localizate, sistemele de manipulare a materialelor și circuitele interne de gestionare a bateriei vehiculelor electrice folosesc întrerupătoare unipolare pentru a stabili zone distincte, izolate în siguranță, între modulele de încărcare și stocarea bateriei primare.

Specificatii tehnice

Următoarea matrice prezintă limitele standardizate de funcționare și compozițiile materialelor verificate pe bancurile noastre de testare pentru controlul calității:

Avantajele tehnice de bază

1. Stingerea arcului magnetic de 5 milisecunde

Arcurile de curent continuu pot distruge contactele de cupru într-o fracțiune de secundă dacă nu sunt verificate. Pentru a rezolva acest lucru, întrerupătorul nostru C65 cu 1 poli DC incorporează doi magneți permanenți interni. Când apare o defecțiune și contactele se separă, câmpul magnetic forțează arcul să se îndepărteze de suprafețele de contact și îl conduce într-o rețea de răcire din oțel cu 9 plăci. Grila desparte, răcește și stinge arcul în 5 milisecunde, minimizând uzura suprafețelor de contact.

2. Control de suprasarcină bimetalic de înaltă precizie

Supraîncărcările continue degradează treptat izolația firului, creând un pericol sever de incendiu. PUGAO (Mora) folosește benzi bimetalice calibrate constând din două metale lipite cu rate de dilatare termică diferite. Supracurent continuu încălzește banda, determinând-o să se îndoaie previzibil și să declanșeze pârghia de declanșare. Această configurație mecanică previne declanșările false cauzate de vârfurile scurte de pornire, asigurând în același timp izolarea fiabilă în timpul supraîncărcărilor reale.

3. Sudarea automată prin puncte

Asamblarea manuală internă poate duce la rezistențe variabile de conectare și puncte de declanșare inconsecvente. Unitatea noastră de producție utilizează o linie de asamblare automată echipată cu unități automate de sudare în puncte. Prin fixarea șunturilor interne din cupru și a mecanismelor de declanșare în poziții precise, asigurăm rezistență internă uniformă în toate sesiunile de producție, prevenind supraîncălzirea localizată în interiorul dulapurilor de distribuție.

Instalare pe teren

1. Izolați sursa de alimentare:Configurare de siguranță. Deschideți întrerupătorul solar primar sau blocul de siguranțe de izolare a bateriei în amonte. Utilizați un multimetru digital calibrat pentru a verifica dacă există 0 V prezent pe linia de intrare înainte de a monta hardware-ul întrerupător de circuit CC cu 1 poli C65.

2. Fixați pe șina DIN:Ansamblu incintă. Fixați baza întrerupătorului pe o șină DIN standard de 35 mm. Asigurați-vă că atât clemele de reținere cu arc, de sus, cât și de jos, se blochează ferm în poziție, prevenind mișcarea atunci când acționați mânerul basculant.

3. Aliniați indicatorii de polaritate:Pas critic. Întreruptoarele de curent continuu sunt direcționale. Localizați indicatorii (+) și (-) ștampilați lângă porturile terminalului. Cablul de alimentare pozitiv de intrare trebuie să intre în borna de intrare pozitivă desemnată. Inversarea acestui cablaj împiedică magneții interni să atragă arcul electric în rețeaua de răcire.

4. Terminale ale conductorului de cuplu:Verificare finală. Introduceți conductorii de cupru dezipat în bornele tunelului. Utilizați o șurubelniță dinamometrică calibrată pentru a strânge șuruburile terminalelor la 2,0–2,5 Nm. Conexiunile slăbite provoacă încălzire localizată și declanșare termică prematură.

Întrebări frecvente tehnice și de inginerie

De ce acest întrerupător de curent continuu unipolar nu poate fi utilizat într-o linie de distribuție standard de curent alternativ?

Sistemul de suprimare a arcului intern se bazează pe magneți direcționali permanenți. Într-un sistem de curent alternativ, curentul alternează continuu direcția de 50 sau 60 de ori pe secundă. Acest curent alternativ forțează arcul spre exterior, spre carcasa de plastic, mai degrabă decât spre interior, în grila de răcire din oțel, provocând o defecțiune catastrofală a carcasei.

Ce face ca un întrerupător de curent continuu să se deformeze sau să se topească dacă polaritatea cablajului este inversată accidental în timpul instalării pe teren?

Când polaritatea este inversată, câmpul magnetic intern respinge arcul electric departe de grila de răcire și îl ține direct peste contactele din aliaj de argint. Arcul prins generează temperaturi localizate care depășesc 1.000°C, topind mecanismele interne și carcasa polimerului PA66 în loc să-l stingă în siguranță.

Cum modifică temperatura ambiantă de funcționare din interiorul unei cutii de combinare etanșă pragul de declanșare termică?

Benzile noastre bimetalice sunt calibrate pentru o temperatură ambientală de bază de 30°C. Dacă interiorul unei cutii de distribuție etanșă atinge 50°C din cauza luminii directe a soarelui, banda bimetalică din interiorul întreruptorului de circuit CC cu 1 poli C65 se preîncălzește, făcându-l să se declanșeze la aproximativ 85% până la 90% din curentul nominal marcat. Pentru medii cu temperaturi ridicate, vă recomandăm să reduceți sarcina sau să reglați în sus parametrul de selecție.
