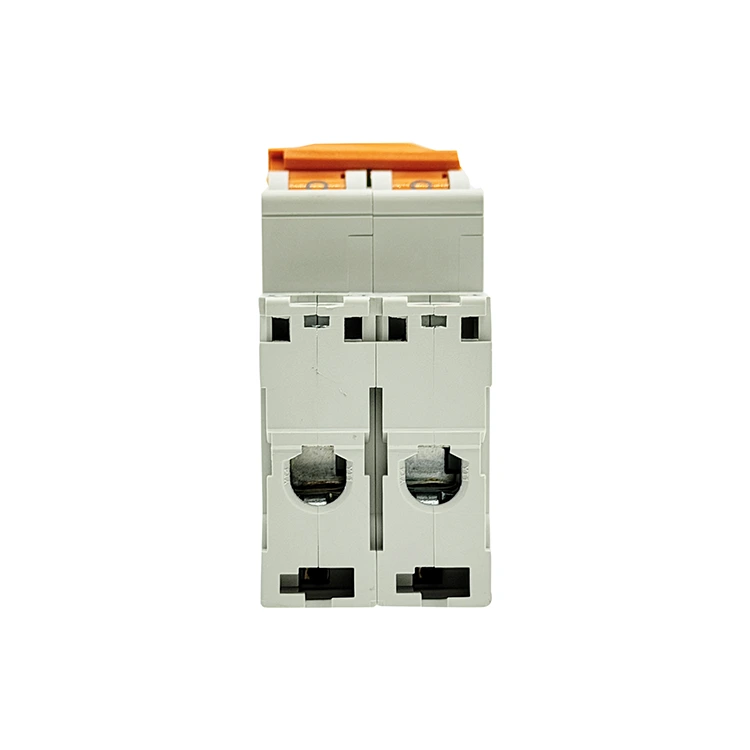

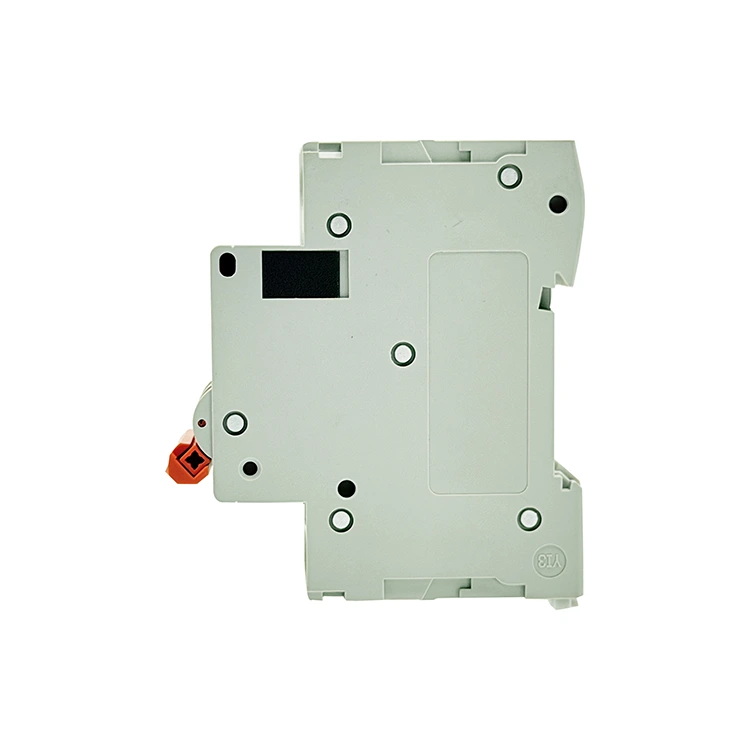

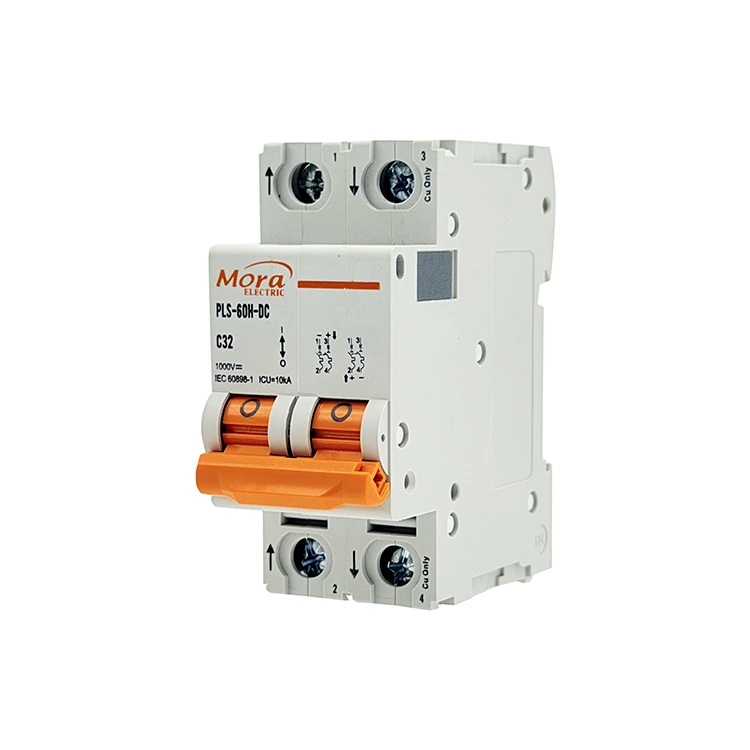

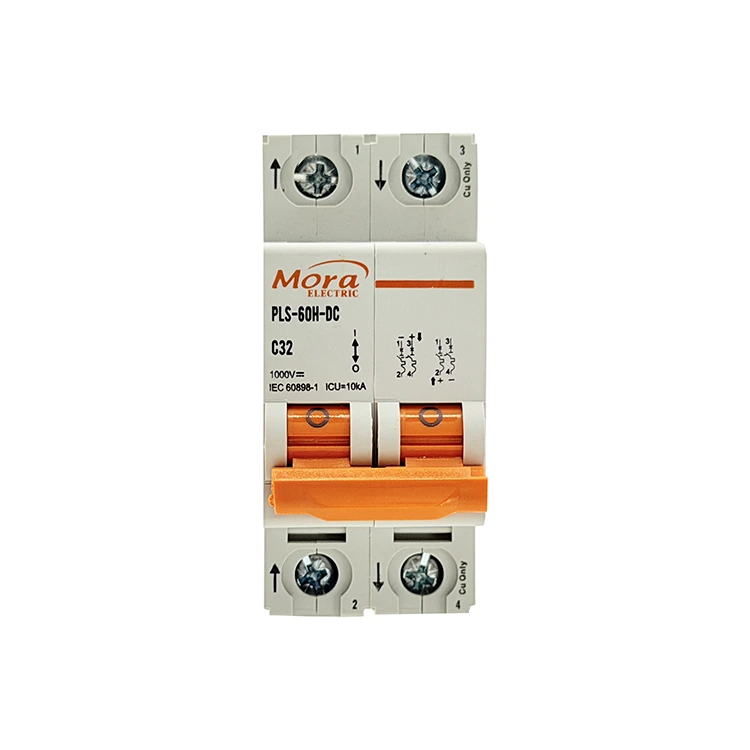

C65 Întrerupător DC cu 2 poli

Fiind o fabrică de încredere de întreruptoare CC C65 cu 2 poli, cu sediul în China, PUGAO (Mora) produce întrerupătoare multipolare de joasă tensiune concepute pentru a întrerupe atât liniile pozitive, cât și cele negative simultan; acest întrerupător magnetic termic 2P se bazează pe sudare automată prin puncte și camere cu arc magnetic dual de mare capacitate pentru a face față solicitărilor solicitante de telecomunicații și fotovoltaice.

Definiție tehnică

Întrerupătorul de circuit CC cu 2 poli C65 este un dispozitiv de siguranță electromecanic integrat construit pentru a gestiona și întrerupe buclele de curent continuu (DC) cu tensiune mai mare de până la 500V. În timp ce alternativele cu un singur pol întrerup doar o parte a unei linii, o configurație cu 2 poli gestionează atât conductorii pozitivi, cât și cei negativi simultan. Această întrerupere cu două linii asigură o izolare galvanică completă și este crucială pentru rețelele plutitoare fără împământare.

Întrerupătorul nostru miniatural 2P leagă doi poli independenți cu un mecanism intern de declanșare comună. Dacă oricare dintre poli detectează o defecțiune, ambele linii se deschid instantaneu, prevenind retroalimentarea tensiunii prin conductorul rămas.

Rețele fotovoltaice solare plutitoare de 500 V

În rețelele solare în care tensiunea sistemului este crescută pentru a maximiza eficiența invertorului, împământarea liniei negative este adesea nepractică. Întrerupătorul de circuit CC cu 2 poli C65 este conectat la ieșirile pozitive și negative ale unui șir fotovoltaic. Izolând ambele polarități, elimină complet pericolele potențiale de șoc la pământ în timpul buclelor de întreținere pe timp de zi.

Sisteme de stocare a energiei cu baterii de mare capacitate

Băncile de baterii industriale și configurațiile de stocare solară în afara rețelei funcționează adesea pe configurații de la 120V până la 400V DC. Un dispozitiv unipolar nu poate elimina în siguranță o defecțiune dublă la pământ în aceste circuite. Implementarea acestui sistem cu 2 poli asigură că scurtcircuitele oriunde în carcasa bateriei declanșează o oprire curată și completă.

Infrastructuri de încărcare rapidă a vehiculelor electrice

Stațiile comerciale de încărcare rapidă folosesc căi de curent continuu de înaltă tensiune pentru a transfera energie în bateriile vehiculului. Acest întrerupător acționează ca un punct de control local de izolare între subcircuitul redresorului intern și cablul de distribuire primar, oferind tehnicienilor de service o metodă mecanică de a întrerupe toate liniile de alimentare simultan.

Specificatii tehnice

Limitele de performanță și materiile prime enumerate mai jos sunt verificate prin bancuri de lucru automate de testare la nivelul nostru de producție:

Beneficiile tehnice ale întreruptorului de circuit CC cu 2 poli C65

1. Legătura de declanșare sincronă cu două poli

Când are loc un scurtcircuit de înaltă tensiune pe o șină, o creștere asimetrică de tensiune poate deteriora invertoarele sau serverele de date. Întrerupătorul nostru de circuit CC cu 2 poli C65 are o bară de declanșare mecanică internă care leagă ambii poli interni. Chiar dacă un scurtcircuit are loc exclusiv pe șina pozitivă, legătura internă forțează mecanic ambii poli să se deschidă în 5 milisecunde, eliminând vectorii potențiali de pericol din întregul subcircuit.

2. Stingerea arcului cu magnet permanent conectat în serie

Tensiunile de curent continuu mai mari generează arcuri electrice mai lungi și mai intense atunci când contactele se separă. Pentru a contracara acest lucru, întrerupătorul nostru 2P canalizează calea curentului prin două camere de arc distincte în serie. Fiecare cameră conține magneți permanenți încorporați care folosesc forța electromagnetică pentru a întinde arcul și a-l împinge în două grile individuale de răcire din oțel cu 9 plăci. Acest design cu dublă cameră împarte tensiunea arcului, stingând energia de 500 V DC mai rapid decât un aspect cu un singur pol.

3. Fabricare automată și calibrare consistentă

Variațiile în asamblarea internă pot face ca un stâlp să rămână în urmă celuilalt în timpul unui eveniment de deplasare, creând dezechilibre tranzitorii ale liniilor. PUGAO (Mora) elimină această variabilă umană prin utilizarea unei linii de producție complet automatizate pentru întreruptoarele noastre miniaturale. Perforarea, sudarea prin puncte și plasarea componentelor interne sunt gestionate de mașini automate, asigurând rezistențe interne identice și sincronizare mecanică sincronă pe ambii poli.

Soluții comune de diagnosticare

• Întrerupătorul se declanșează imediat când este comutat în poziția „ON”. Cauza principală: Există un scurtcircuit direct între firele de distribuție pozitive și negative din aval sau a apărut o defecțiune de împământare într-un sistem fără împământare. Soluție: Izolați întrerupătorul. Utilizați un tester de rezistență a izolației (megohmmetru) pe cablajul din aval pentru a localiza conductorii scurtcircuitati sau mantale de izolație rupte. Asigurați-vă că curentul continuu total nu depășește valoarea nominală.

• Pe un port terminal apare topirea sau arsurile localizate Cauza principală: șurubul terminalului nu a fost strâns la cuplul recomandat în timpul instalării sau dimensiunile nepotrivite ale firelor au făcut ca firele de cupru să se răsucească. Soluție: tăiați orice capăt carbonizat sau oxidat de cablu. Decupați din nou izolația, introduceți miezul de sârmă curat complet în clema terminalului de tip tunel și utilizați un instrument calibrat pentru a strânge șurubul la 2,5 Nm.

Întrebări frecvente tehnice

De ce trebuie ca un sistem de 500 V DC să utilizeze un întrerupător cu 2 poli în loc să cablaze doi întreruptoare unipolare unul lângă altul?

Întreruptoarele independente unipolare nu au o legătură mecanică internă. Dacă apare o defecțiune, un întrerupător s-ar putea deschide cu o fracțiune de milisecundă înaintea celuilalt, sau unul ar putea să nu declanșeze complet. Acest lucru lasă șina opusă complet alimentată și tensiunea de retroalimentare în sistem, punând în pericol personalul de service și provocând deteriorarea echipamentului.

Ce se întâmplă în interiorul camerelor cu arc dublu dacă liniile pozitive și negative de intrare sunt încrucișate?

Cablajul încrucișat schimbă direcția buclei de curent prin componentele interne. Când contactele se rupe, magneții permanenți interni vor trage arcul electric în jos, spre mecanismele mecanice de blocare, în loc să-l împingă în sus în grilajele de răcire din oțel. Arcul prins va topi rapid componentele interne și carcasa exterioară PA66.

Cum afectează căldura ambientală ridicată din interiorul carcasei solare exterioare performanța acestui dispozitiv cu 2 poli?

Elementele noastre bimetalice de suprasarcină termică sunt calibrate la o linie de bază standard de 30°C. Dacă ventilația slabă a cutiei, combinată cu căldura ambientală, împing temperaturile interne la 55°C, elementele interne din interiorul întreruptorului de circuit CC cu 2 poli C65 se extind înainte de program. Acest lucru schimbă pragul efectiv de declanșare termică la aproximativ 83% din valoarea sa nominală de pe plăcuța de identificare, ceea ce necesită fie ventilație activă, fie reducerea sarcinii țintă.
