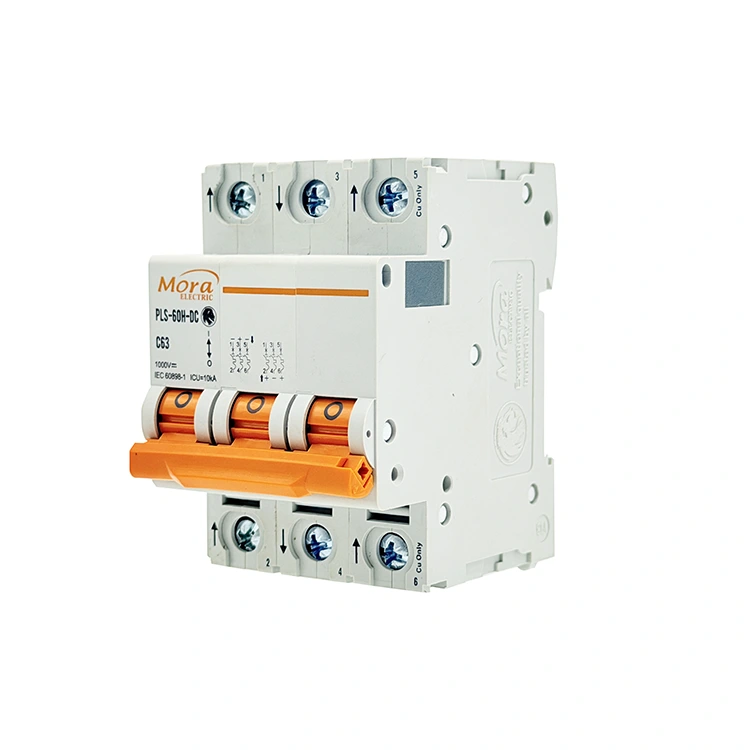

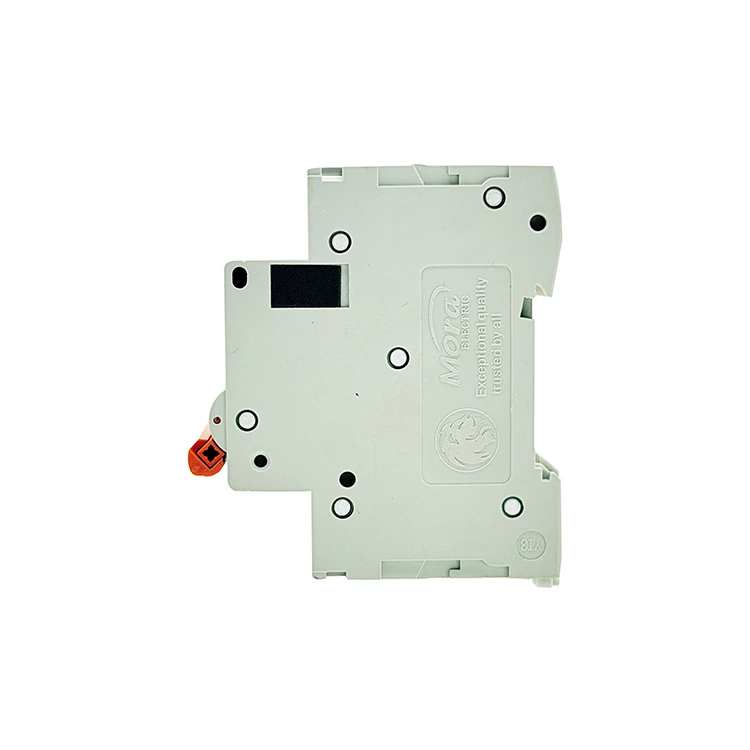

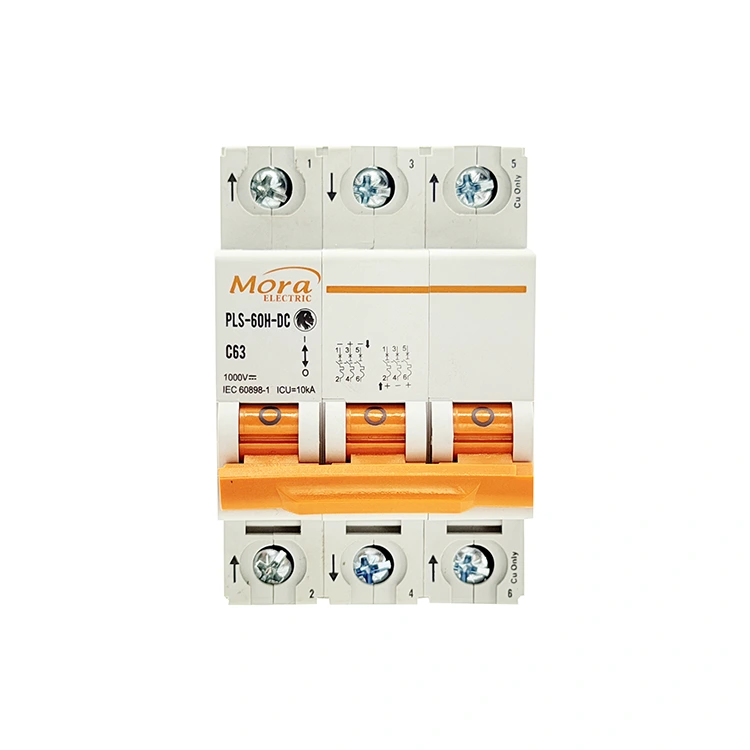

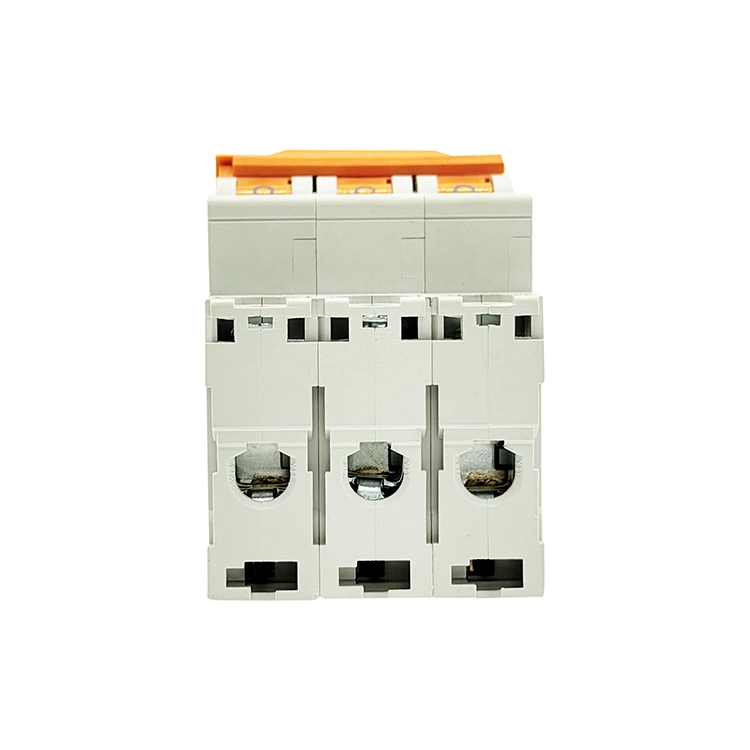

C65 Întrerupător DC cu 3 poli

Funcționând ca o fabrică de întreruptoare CC cu 3 poli C65 consacrată în China, PUGAO (Mora) construiește întrerupătoare electrice robuste cu 3 poli optimizate pentru a întrerupe simultan mai multe căi de curent continuu de înaltă tensiune; acest întrerupător 3P folosește calibrarea automată a componentelor și camerele de stingere a arcului cu magnet permanent triplu pentru a face față cerințelor specializate de stocare în afara rețelei și a utilităților industriale.

Unde implementează inginerii un comutator DC 3P?

Instalațiile solare standard de tensiune joasă limitează de obicei la 250 V sau 500 V DC, permițând bucle de cablare simple sau bipolare. Cu toate acestea, pe măsură ce rețelele solare comerciale industriale la scară largă, sistemele agricole off-grid și marile instalații centrale de telecomunicații se extind, inginerii de sistem se confruntă cu alegeri distincte de proiectare care necesită o configurație cu 3 poli, cum ar fi întrerupătorul de circuit CC cu 3 poli C65.

Interconexiune în serie de înaltă tensiune de 750 V CC

Pentru a maximiza eficiența de ieșire și a limita pierderile de transmisie a liniei de sistem pe distanțe lungi, inginerii aleg frecvent să ruleze șirurile de panouri solare într-o secvență lungă. Această stivuire conduce tensiuni în circuit deschis de până la 750 V DC. Deoarece camerele individuale standard de întrerupător sunt evaluate pentru 250 V fiecare, o unitate 3P permite inginerilor să treacă în buclă conductorul pozitiv prin doi poli într-un model de cablare în serie, în timp ce direcționează conductorul negativ prin al treilea pol. Acest lucru împarte stresul electric în mod egal în toate cele trei micromedii.

Rețele DC plutitoare cu trei fire

Anumite configurații de procesare industrială de mare capacitate și echipamente de transport minier utilizează o topologie specializată de distribuție DC cu fir central sau cu trei fire fără împământare (cuprinzând fire de referință pozitive, negative și neutre/la pământ). Un comutator de protecție cu 3 poli izolează simultan toate cele trei conductoare distincte care transportă curent în timpul unei defecțiuni, eliminând potențialul de curenți neregulați de retur.

Izolare de rezervă pentru stocarea bateriei cu dublă sursă

În nodurile de comutare de telecomunicații localizate, un singur șasiu hardware cu 3 poli poate fi configurat pentru a gestiona un aranjament split-bus, cum ar fi comutarea a două linii pozitive separate de baterie de intrare alături de o singură linie comună de retur comună. Acest lucru reduce cerințele de spațiu pentru panouri în interiorul rafturilor pentru echipamente cu spațiu limitat.

Capabilitati de performanta

Pragurile de operare și materialele de inginerie definite mai jos sunt menținute cu strictețe pe bancurile noastre automate de verificare a calității:

Ce tehnologii împiedică fuziunea contactului intern la 750V?

1. Sisteme cu arc suflat cu magnet permanent triplu

Arcurile de curent continuu de înaltă tensiune nu traversează o stare naturală de curent zero, ceea ce înseamnă că pot susține un canal de plasmă la temperatură înaltă între contactele deschise care topește cu ușurință componentele standard de cupru. Pentru a rezolva acest lucru, întrerupătorul nostru de circuit CC cu 3 poli C65 încorporează magneți permanenți independenți în fiecare dintre cei trei poli individuali ai săi. Acești magneți creează un câmp magnetic local puternic care respinge arcul, suflându-l fizic departe de plăcuțele de contact și conducându-l adânc într-o rețea de răcire din oțel cu 9 plăci. Această acțiune desparte și stinge arcul în 5 milisecunde.

2. Legătura de blocare mecanică sincronă

Dacă un stâlp întârzie deschiderea în timpul unei defecțiuni de înaltă tensiune, polul rămas este afectat de stresul electric, provocând arderea terminalelor. PUGAO (Mora) construiește aceste întrerupătoare cu o bară de legătură mecanică internă rigidă care conectează toate submecanismele cu trei poli. Dacă o defecțiune de scurtcircuit declanșează bobina de declanșare magnetică la orice pol unic, bara de legătură cu declanșare comună forțează toți cei trei poli să cadă simultan, prevenind condițiile periculoase de alimentare cu o singură linie.

3. Control de precizie pentru sudarea la puncte din fabrică

Variațiile rezistenței terminalelor din interiorul întrerupătoarelor multipolare duc la distribuția neuniformă a curentului și puncte fierbinți localizate în interiorul cutiilor de distribuție. Unitatea noastră de producție de 5.000 de metri pătrați evită această problemă prin utilizarea unei linii automate de producție de micro-ruptoare. Mașinile automate de stantare și sudură în puncte blochează șunturile interne și ansamblurile de contact din cupru în poziții precise, oferind niveluri de rezistență internă identice pe toți cei trei poli.

Ghid de depanare pentru probleme complexe de câmp

• Mânerul de comutare a întrerupătorului de circuit CC cu 3 poli C65 se resetează automat în poziția centrală în timpul pornirii inițiale a sistemului

De ce se întâmplă asta:Încuietoarea mecanică internă scade atunci când este prezent un scurtcircuit în aval sau firul jumper al buclei serie pozitivă a fost conectat greșit la o bornă de contact negativă, creând un scurtcircuit între poli.

Cum se remediază:Izolați complet bucla principală de alimentare. Verificați configurația jumperului de buclă față de schema de serie. Utilizați un tester de rezistență a izolației pe liniile din aval pentru a găsi fire scurtcircuitate sau întreruperi de izolație înainte de a încerca să porniți din nou comutatorul.

• Portul cu un pol prezintă o creștere mare a temperaturii în comparație cu porturile terminale adiacente

De ce se întâmplă asta:Șurubul terminalului pentru acel port specific a fost sub-strâns în timpul instalării pe teren sau firele din clema tunelului sunt comprimate neuniform.

Cum se remediază:Opriți transmisia de putere. Scoateți conductorul din portul fierbinte, inspectați firele de cupru pentru deteriorări sau oxidare, tăiați și decupați din nou cablul dacă este necesar, reintroduceți-l și utilizați o cheie dinamometrică calibrată pentru a strânge șurubul la 2,5 Nm.

Întrebări frecvente privind inginerie și aplicații

De ce poate un întrerupător de curent continuu 3P să suporte tensiuni mai mari atunci când este conectat într-o configurație de buclă în serie?

Fiecare cameră de poli independentă a unui întrerupător de circuit miniatural este proiectată pentru a stinge în siguranță până la 250 V DC în condiții de defecțiune. Prin trecerea în cascadă a căii de curent pozitiv prin doi poli individuali în serie înainte de a ieși în invertor, tensiunea totală a tensiunii între contacte în timpul unui eveniment de arc este împărțită de la 500 V la 250 V per cameră, permițând sistemului să gestioneze cu ușurință tensiuni generale mai mari.

Care sunt consecințele operaționale ale omiterii jumperului de buclă pozitivă și cablarea a trei șiruri solare individuale separate prin cei trei poli individuali?

Dacă treceți trei șiruri independente printr-un singur șasiu întrerupător fără a le lega împreună în serie, tensiunea nominală maximă pentru fiecare șir trebuie să rămână sub 250V DC. Dacă orice șir individual depășește acest prag și întâmpină o defecțiune, camera sa unipolară nu va avea capacitatea de divizare a tensiunii necesară pentru a stinge arcul de înaltă tensiune rezultat, ceea ce duce la distrugerea carcasei interne.

Cum afectează expunerea continuă la radiații solare ridicate calibrarea benzilor bimetalice interioare în interiorul unei carcase sigilate a combinatorului?

Benzile noastre bimetalice sunt calibrate la o linie de bază controlată din fabrică de 30°C. Când sunt închise într-o cutie de combinare exterioară neventilata, unde căldura solară conduce condițiile ambientale interne de până la 55°C, benzile bimetalice din interiorul întreruptorului de circuit CC cu 3 poli C65 se extind prematur. Acest lucru scade punctul de declanșare a suprasarcinii termice la aproximativ 83% până la 85% din curentul nominal nominal. Pentru a contracara acest lucru, inginerii ar trebui fie să integreze fantele de răcire pasive, fie să mărească valoarea nominală a întreruptorului în timpul fazei inițiale de proiectare a sistemului.
