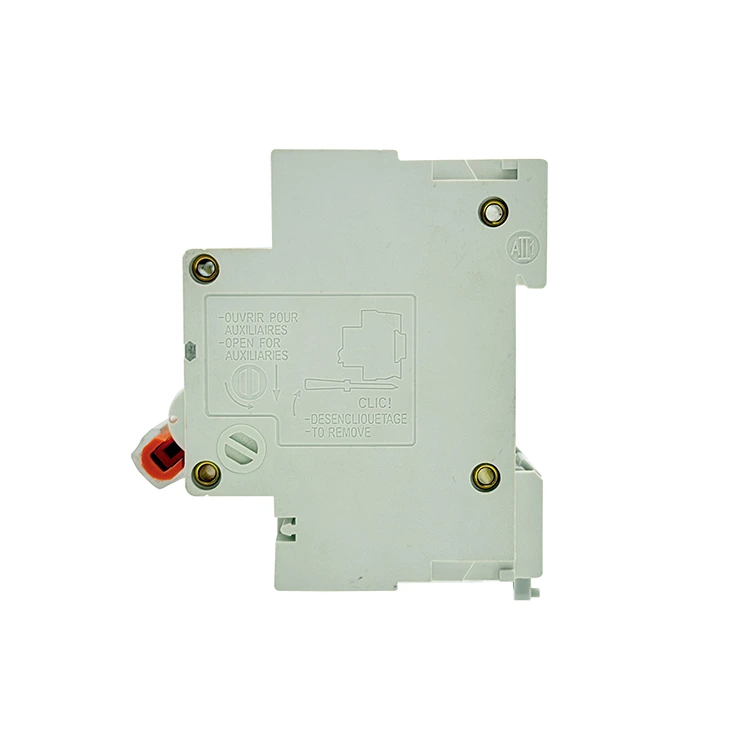

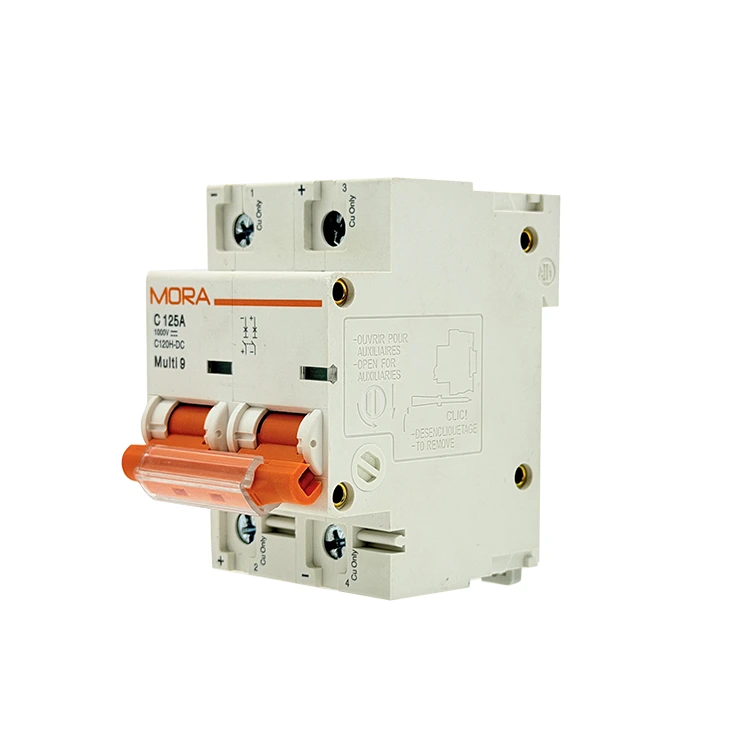

Seria NC 2P DC întrerupător miniatural

Fiind o fabrică avansată de întreruptoare în miniatură DC seria NC 2P cu sediul în China, PUGAO (Mora) produce întrerupătoare de protecție cu doi poli de înaltă performanță, cu capacități de întrerupere îmbunătățite și un cadru modular simplificat. Fiecare unitate utilizează sudare automată prin puncte și dispozitive de arc cu magneți permanenți duble optimizate pentru a proteja telecomunicațiile critice, stocarea energiei și infrastructura solară comercială.

Ce face seria NC diferită de întreruptoarele standard DC?

Rețelele industriale de curent continuu evoluează rapid, îndreptându-se către densități mai mari de energie și configurații de cabinet mai strânse. În timp ce întreruptoarele tradiționale de calitate rezidențială compromit disiparea termică atunci când sunt reduse, întrerupătorul de circuit miniatural 2P DC seria NC prezintă o arhitectură structurală internă reproiectată, construită în mod explicit pentru operațiuni comerciale de înaltă fiabilitate.

Prin integrarea izolației fizice bipolare într-un șasiu modular care economisește spațiu, seria NC minimizează spațiul frontal din interiorul plăcilor de distribuție, extinzând în același timp distanțele interioare de curgere - calea cea mai scurtă de-a lungul suprafeței unui material izolator între două părți conductoare - pentru a preveni defecțiunile localizate de urmărire.

Huburi de combinare solară de înaltă densitate

Configurațiile solare moderne necesită componente compacte pentru a potrivi mai multe intrări de șir în carcase exterioare mai mici. Seria NC permite o grupare curată de matrice una lângă alta, gestionând atât șinele de întoarcere pozitive, cât și negative ale unui șir de 600 V DC într-un profil compact de carcasă, fără a sacrifica ventilația laterală.

Bănci de baterii telecomunicații centralizate

Cu sistemele de comunicații care funcționează pe baterii de rezervă stabilizate de tensiune joasă până la medie, eliminarea unei defecțiuni fără a scăpa întregul rack este vitală. Acest întrerupător de circuit miniatural oferă protecție independentă a circuitului de ramificare, izolând șirurile de baterii individuale sau modulele de încărcare instantanee, în timp ce operațiunile adiacente rămân sub tensiune.

Specificații materiale

Următoarea matrice de inginerie reprezintă parametrii de operare de bază verificați în liniile noastre de testare automată din fabrică:

Cum atinge seria NC o capacitate de rupere de 10 kA?

1. Canale de explozie magnetice cu forță duală

La tensiuni mai mari de până la 600 V DC, desenarea unui arc electric se poate transforma cu ușurință într-un eveniment de plasmă cu arc susținut, care topește complet contactele întreruptorului de circuit standard. Disjunctorul miniatural 2P DC seria NC combate acest lucru cu magneți permanenți duali de mare putere încorporați pe fiecare parte a fiecărei căi de contact. Când contactele se despart, acești magneți creează un câmp magnetic direcțional care întinde instantaneu arcul, forțându-l să se îndepărteze de plăcuțele de argint și suflându-l într-o jgheab de oțel cu 11 plăci, unde este împărțit și răcit în 4,5 milisecunde.

2. Legătura încrucișată de declanșare mecanică de mare viteză

Împărțirea șinelor pozitive și negative pe doi poli diferiți înseamnă că ambele căi trebuie să se deschidă exact în același timp. Seria NC utilizează o bară de declanșare internă care blochează ambele mecanisme mecanice împreună. Dacă apare o defecțiune de supracurent pe partea pozitivă, bara internă declanșează mecanic polul negativ exact în același moment, asigurând izolarea galvanică completă și prevenind retroalimentarea periculoasă a tensiunii.

3. Sudare și calibrare automată cu laser

Asamblarea manuală a componentelor introduce variații structurale care pot cauza rezistență internă neuniformă între cei doi poli. PUGAO (Mora) elimină această variabilă umană prin fabricarea seriei NC pe o linie de producție complet automatizată de micro-ruptoare. Mașinile avansate de sudat prin puncte cu laser blochează șunturile de cupru, bimetalele și bobinele magnetice într-o aliniere geometrică precisă, asigurând rezistențe interne echilibrate și curbe de declanșare potrivite pentru fiecare lot de producție.

Protocol de instalare pe teren

1. Verificați tensiunea zero:Dezactivați bucla. Deschideți toate întrerupătoarele solare din amonte sau legăturile de izolare a bateriei. Utilizați un multimetru digital pentru a testa atât cablurile pozitive, cât și cele negative de intrare, confirmând că este prezent 0V înainte de a introduce firele în porturile terminalelor.

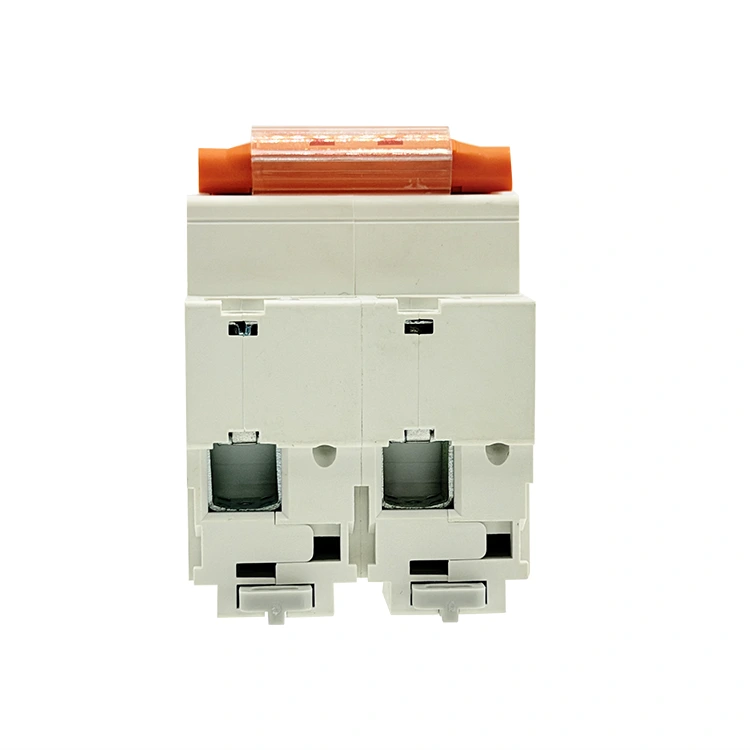

2. Fixați pe șina DIN:Atașare șină. Agățați suportul superior din spate al cadrului din seria NC pe o șină DIN standard de 35 mm. Apăsați ferm pe marginea inferioară a carcasei până când glisorul din plastic cu arc se fixează strâns în poziție pe șină.

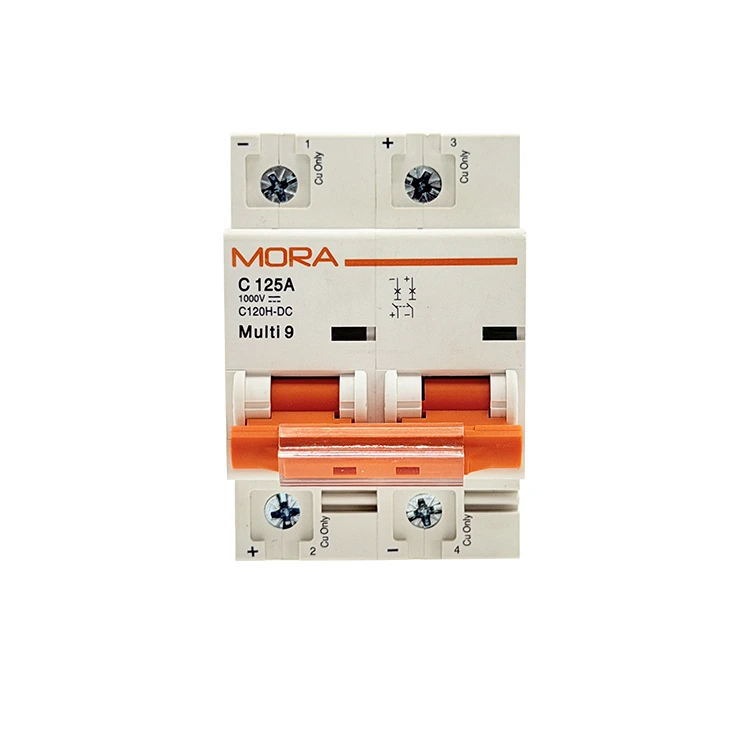

3. Aliniați marcatorii de polaritate:Potrivire de polaritate. Examinați simbolurile (+) și (-) ștampilate pe fața frontală a întrerupătorului miniatural DC 2P seria NC. Conectați cablul pozitiv de intrare la partea de sus a polului 1 (marcat cu pozitiv) și cablul negativ de intrare la partea de sus a polului 2 (marcat cu negativ). Avertisment: inversarea acestui aspect împiedică magneții interni să împingă arcul în jgheaburile de răcire.

4. Strângeți șuruburi terminale:Conexiune sigură. Introduceți complet miezurile de sârmă de cupru dezilate în clemele tunelului zimțate. Folosind o șurubelniță dinamometrică calibrată, strângeți șuruburile terminalelor la 2,0–2,5 Nm. Conexiunile terminale libere generează căldură localizată care duce la declanșarea termică prematură.

Întrebări frecvente privind aplicația

Ce face ca capacitatea de rupere de 10 kA din seria NC să fie mai sigură decât alternativele standard de 6 kA pentru sistemele de baterii?

Bateriile pot furniza curenți masivi de scurtcircuit în câteva milisecunde în timpul unei defecțiuni directe. Un întrerupător de numai 6kA poate suferi sudură prin contact sau ruperea carcasei dacă energia defectului depășește limitele sale mecanice. Evaluarea îmbunătățită de 10 kA a întreruptorului de circuit miniatural 2P DC seria NC asigură că poate elimina în siguranță aceste scurtcircuite severe de baterie de mare energie fără a distruge carcasa întreruptorului sau a deteriora componentele din apropiere.

Se poate ca întrerupătorul din seria NC 2P să fie conectat într-o buclă în serie pentru a gestiona tensiuni DC mai mari?

Da. Dacă tensiunea sistemului dvs. depășește valoarea nominală unipolară, puteți trece conductorul pozitiv prin ambii poli în serie (intrând în partea de sus a polului 1, sărind de la partea de jos a polului 1 în partea de sus a polului 2 și ieșind din partea de jos a polului 2). Acest lucru împarte tensiunea totală în două camere de arc separate, permițând întreruptorului să gestioneze în siguranță tensiuni generale mai mari.

Cum ar trebui inginerii de proiectare să țină cont de căldura ambientală ridicată din interiorul carcasei exterioare sigilate?

Benzile bimetalice interne sunt calibrate la o linie de bază standard din fabrică de 30°C. Atunci când sunt montate într-o cutie de combinare exterioară neventilata, unde căldura ambientală și lumina directă a soarelui conduc la temperaturi interne de până la 55°C, elementele bimetalice se extind în prealabil. Acest lucru scade punctul de declanșare termic real la aproximativ 83% până la 85% din curentul său nominal. Pentru a preveni declanșarea neplăcută, inginerii ar trebui fie să integreze fantele de răcire pasive, fie să mărească valoarea nominală a întrerupătorului prin aplicarea tabelelor standard de reducere termică.
